Bu bölümde Gemstone geliştirme kartının ilk kurulumu ve kullanıma hazır hale getirilmesi için gerekli başlangıç adımları açıklanarak, Gemstone’a bilgisayarınızdan nasıl bağlanabileceğiniz gösterilecektir. Dokümantasyonun ilerleyen bölümlerinde yazılım/donanım geliştirme süreçleri, çeşitli proje örnekleri irdelenecektir.
Bölüm bitiminde aşağıdaki konularda deneyim kazanacaksınız.
  • Gemstone Imager isimli yazılım yükleme uygulamasını indirmek ve kullanmak.
  • Yeni bir Gemstone geliştirme kartını, gerekli yazılımları kurarak hazır hale getirmek.
  • Gemstone’a bağlanarak sistemi keşfetmek.

​

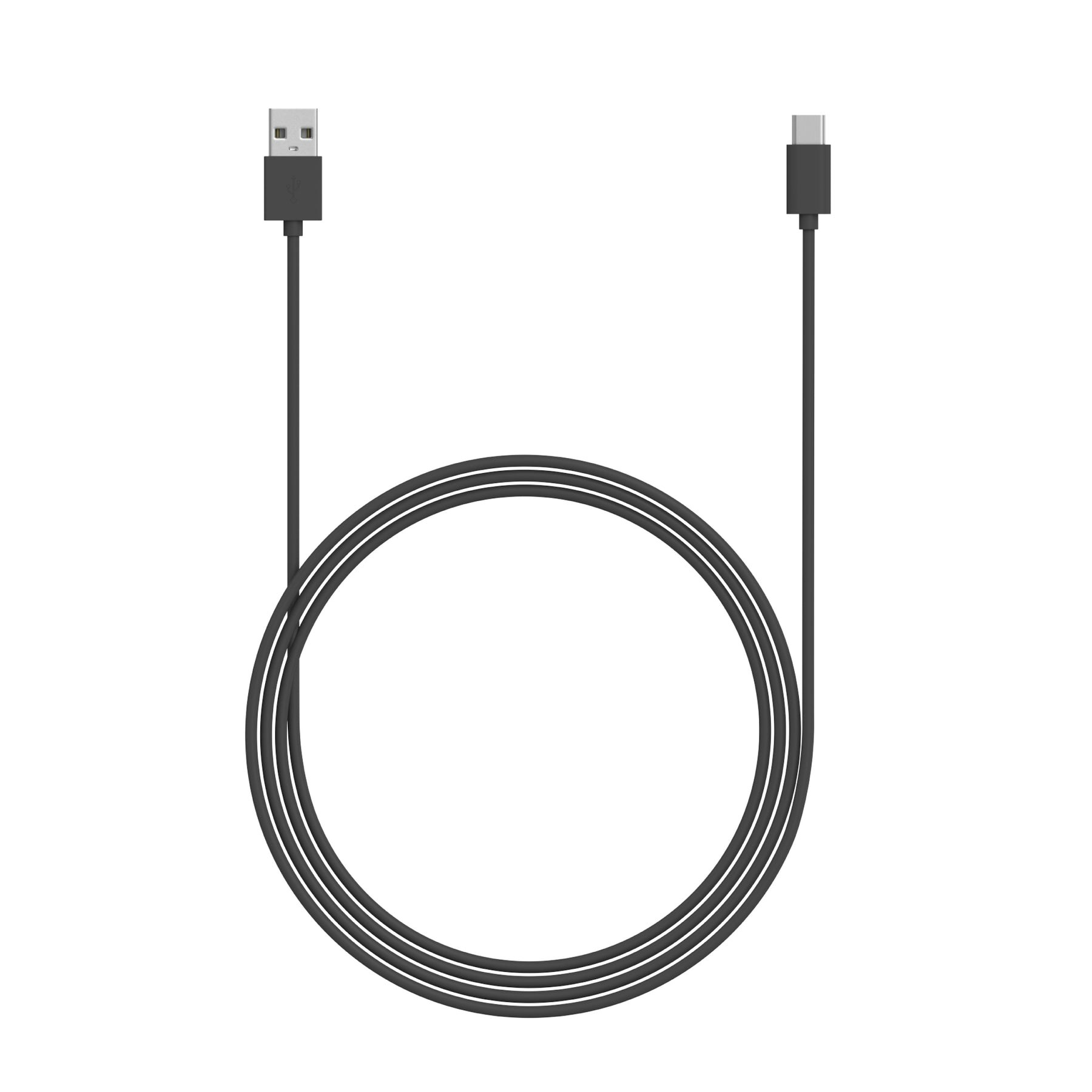

Kutu İçeriği

Kurulum için ihtiyaç duyulan donanımlar aşağıda belirtilmiştir.
Başlangıç için gerekli değildir. Ethernet kablosunun olmadığı durumlarda Seriport aracılığıyla kart bağlantısı için kullanılmaktadır.

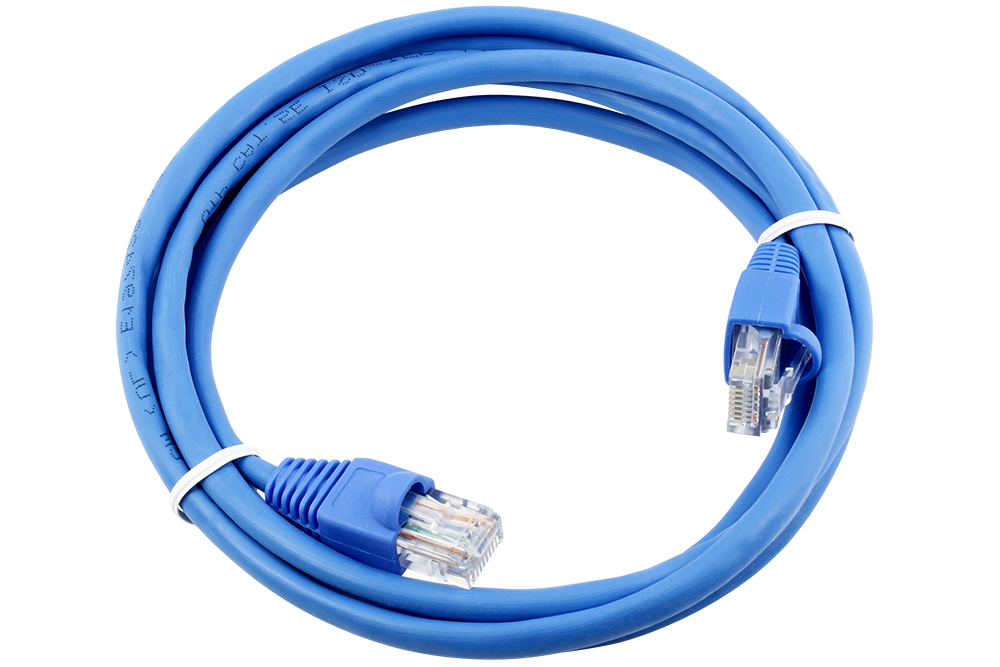

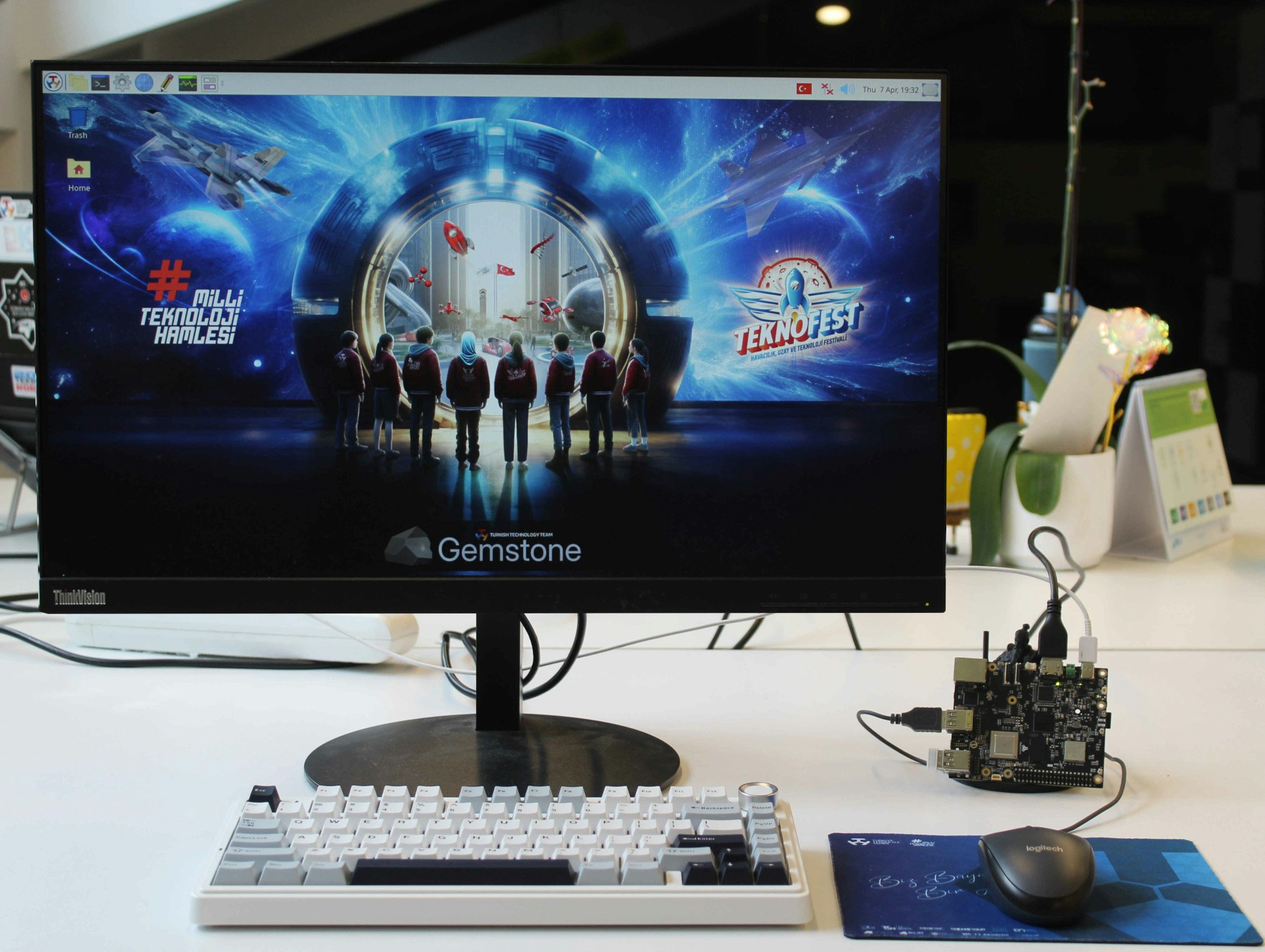

İlk kurulum sonrası ethernet kablosu yardımıyla Gemstone kartınıza bağlanabileceğiniz gibi aşağıdaki donanımlarla kartı doğrudan bir bilgisayar olarak kullanmanız da mümkündür.

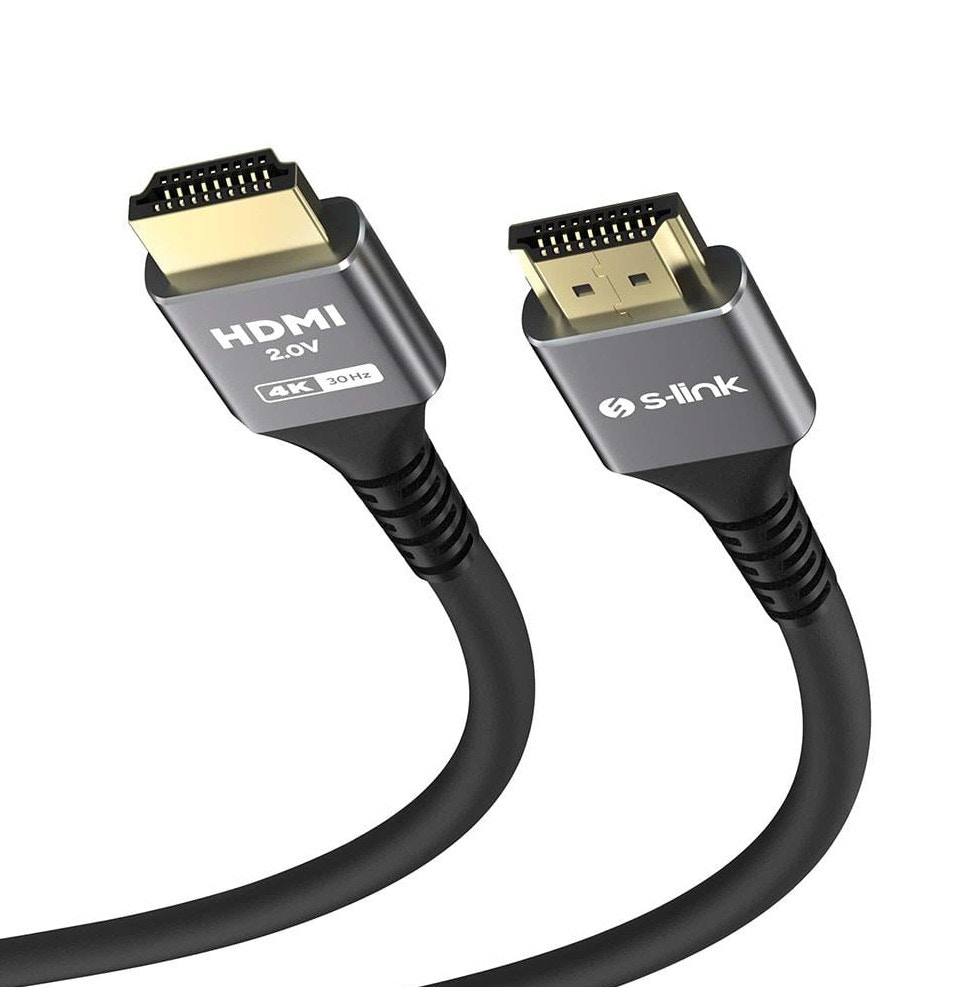

Monitör + Klavye + Mouse

​
1. Kurulum

Aşağıda dört ana başlık halinde sıralanan işlemler yapılarak kartınız hazır hale getirilecektir.
İmaj ifadesi genellikle .img uzantılı, içerisinde linux işletim sistemine ait dosyaların, sürücülerin bulunduğu kısacası kartın çalışması için gerekli her şeyi barındıran dosyayı ifade etmektedir. https://packages.t3gemstone.org/images/ubuntu/jammy/t3-gem-o1 adresinden minimal ismindeki dosyayı indirerek inceleyebilirsiniz.
1

İmaj yazma uygulamasını indir

İşletim sistemini karta yüklemek ve özelleştirmek için kullanılan masaüstü uygulamasını indirme işlemidir.
2

Geliştirme kartına imaj yaz

Gemstone Imager uygulamasını kullanarak karta yazılım yükleme ve hazır hale getirme işlemidir.
3

Bootmode switch değiştirerek geliştirme kartının sdcard ile açılmasını sağla

Geliştirme kartı opsiyonel olarak sdcard veya eMMC ile kullanılabilmektedir. Bu seçimin nasıl yapıldığı gösterilir.
4

Bilgisayar ve geliştirme kartı arasında bağlantı kur

Geliştirme kartı ile bağlantı kurmak ve içerisindeki sisteme erişmek için yapılacak işlemlerdir.

​
1.1. İmaj yazma uygulaması

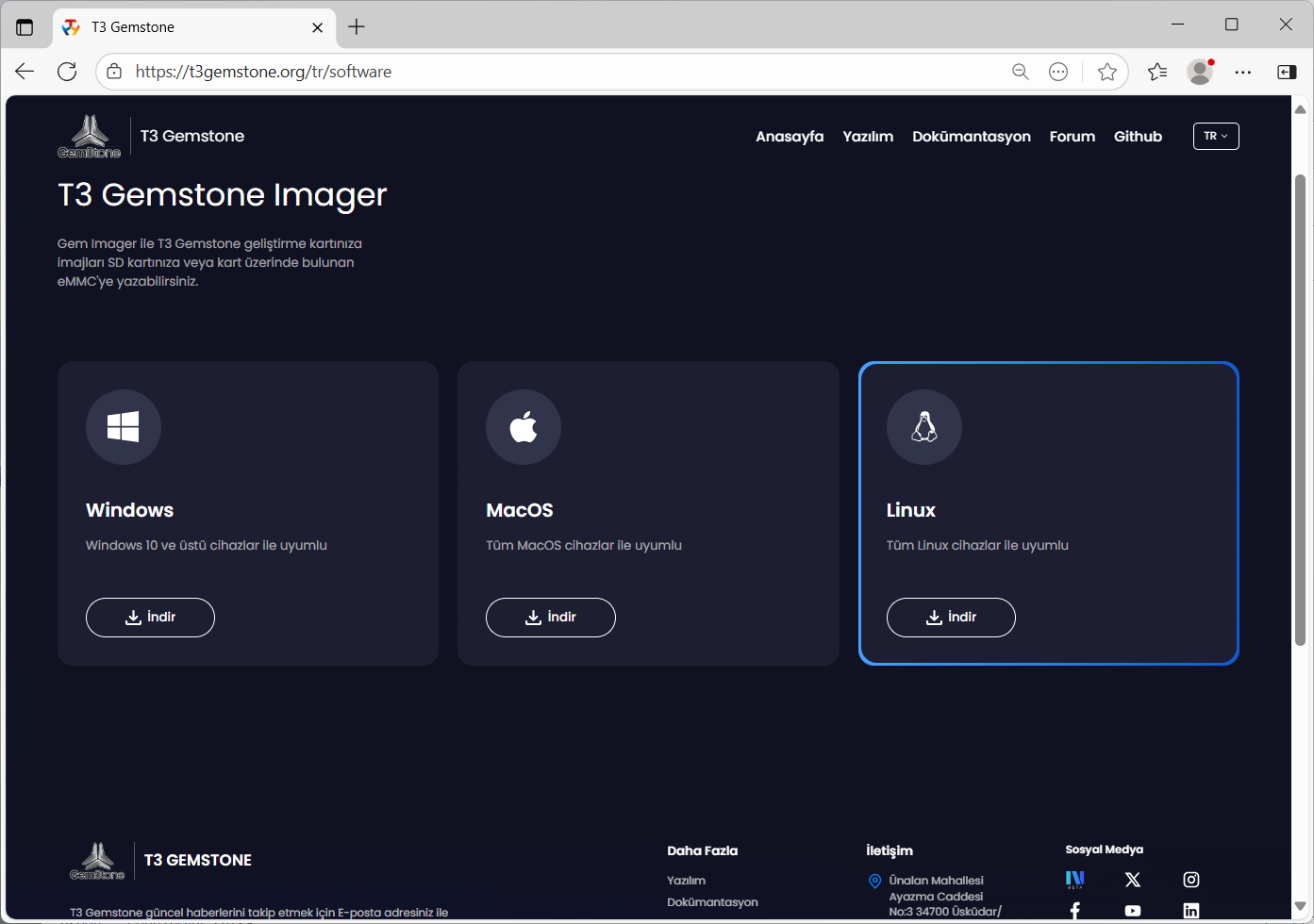

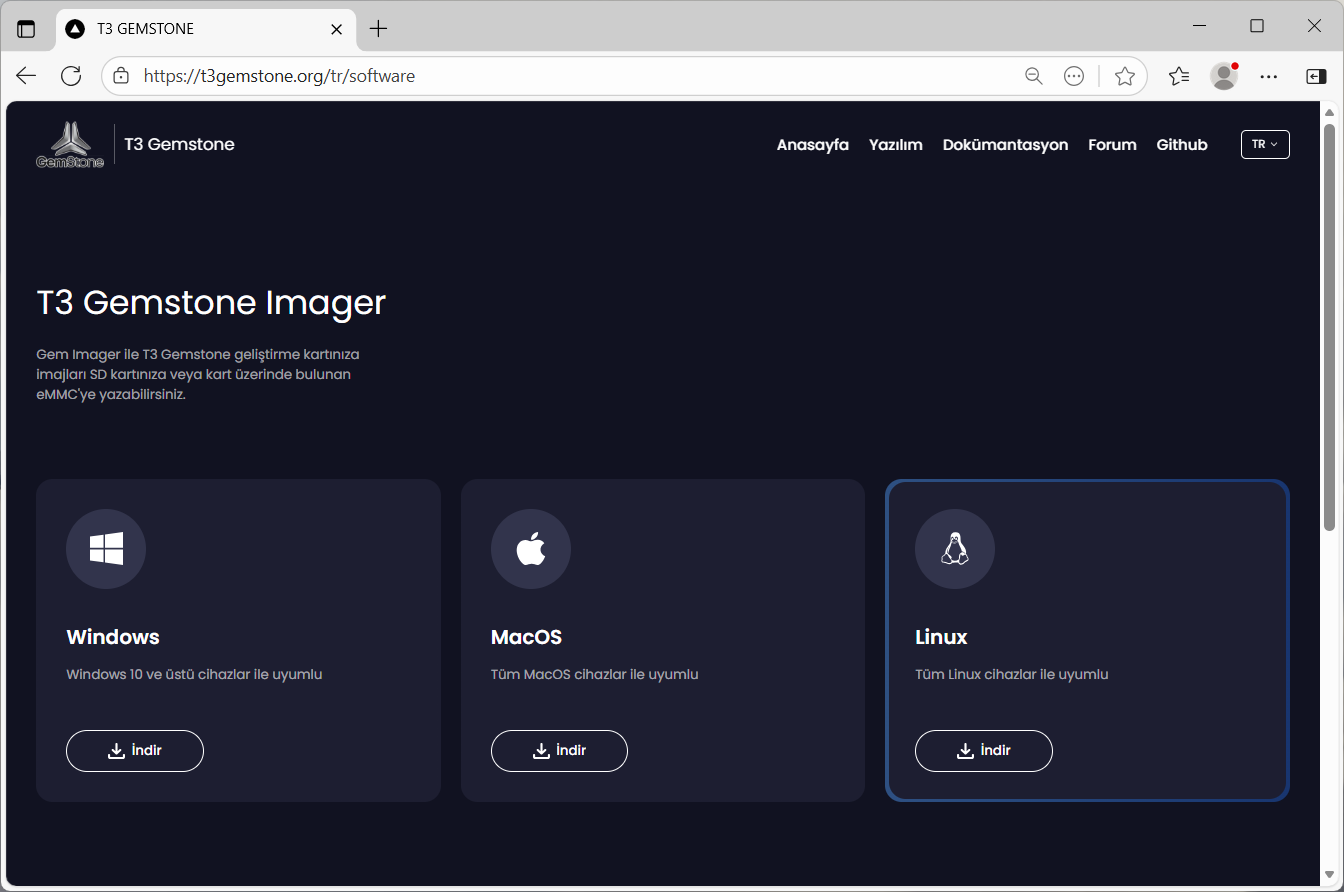

Gemstone üzerinde İşletim Sistemi, Bootloader, Firmware vb. bütün çekirdek yazılımlar Gemstone Image Writer (GemImager veya Gemstone Imager) uygulaması ile yüklenmektedir. http://www.t3gemstone.org/software adresinden bilgisayarınıza uygun (Linux, Windows veya macOS) olan uygulamayı indiriniz. Browser
Doküman boyunca imaj/işletim sistemi yazma uygulaması için Gemstone Imager ve Gemstone Image Writer ifadeleri kullanılacaktır.

​
1.2. İmaj yazma işlemi

​

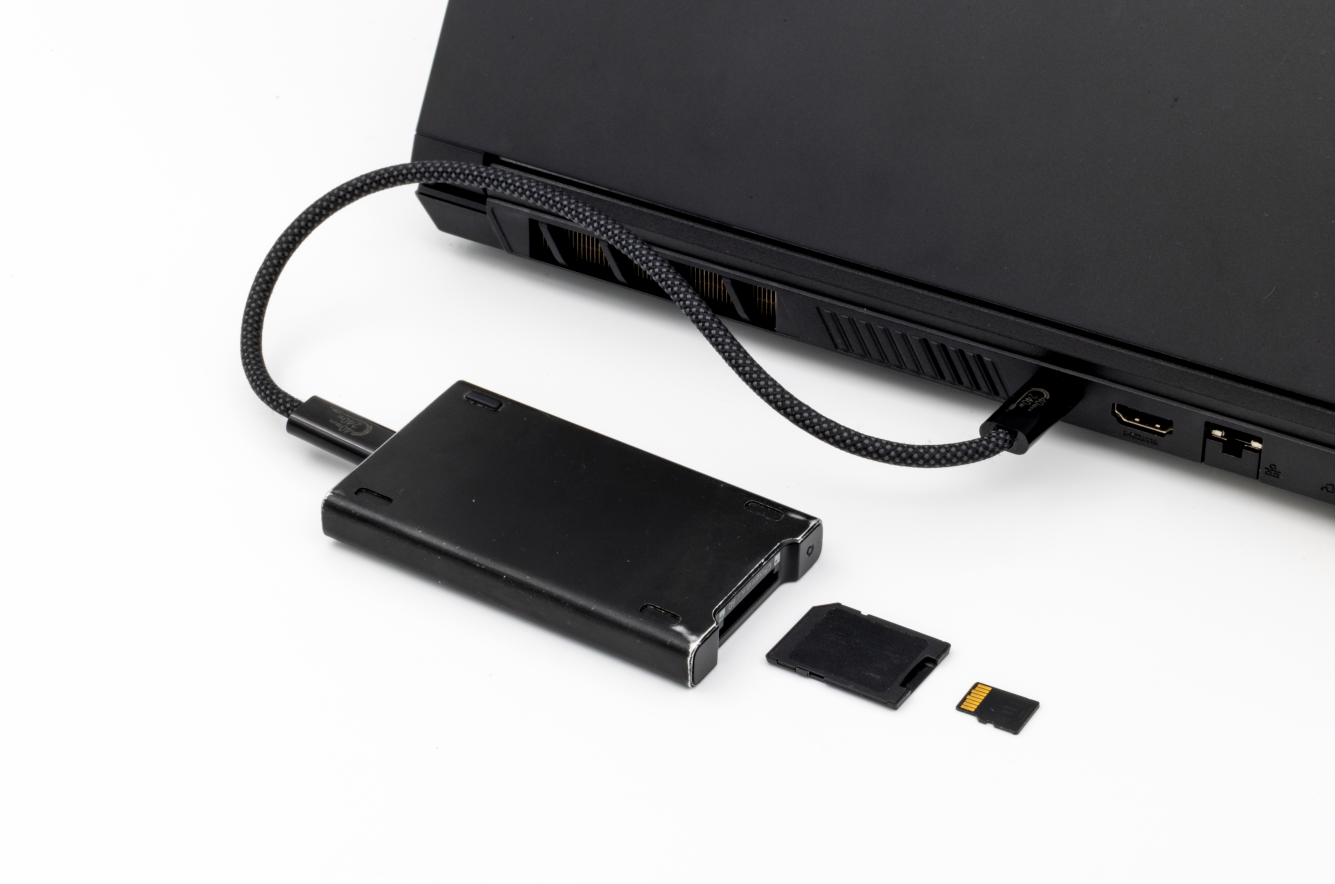

1.2.1. Sdcard ve okuyucuyu bilgisayara bağla

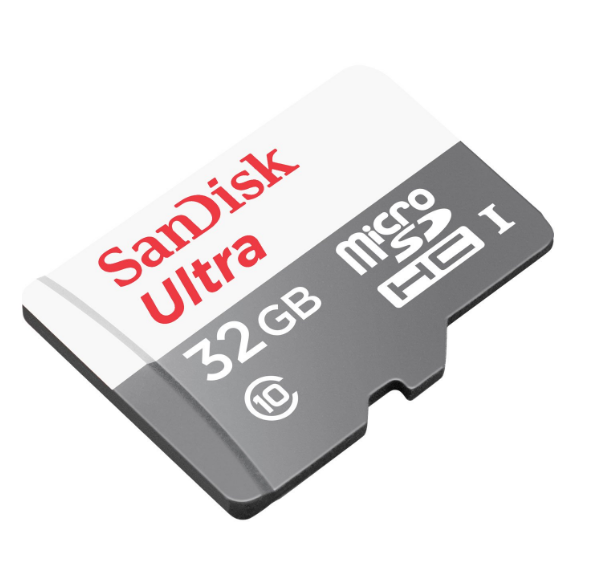

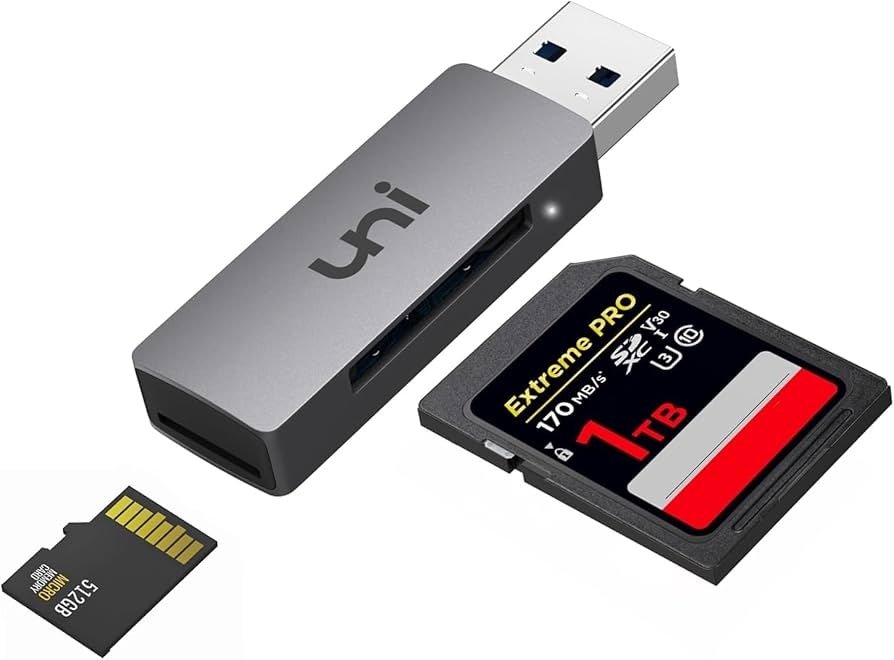

Kutu içerisinden sdcard çıkmamaktadır. En az 32 GB kapasiteli herhangi bir marka ve model sdcard’ı uygun bir kart okuyucu aracılığıyla bilgisayarınıza bağladıktan sonra Gemstone Imager uygulamasını başlatınız.

​
1.2.2. Gemstone Imager uygulamasını başlat

Windows işletim sistemi kullanıyorsanız indirdiğiniz .exe uzantılı dosyaya çift tıklayarak kurulum yaparak Masaüstünden uygulamayı başlatınız.

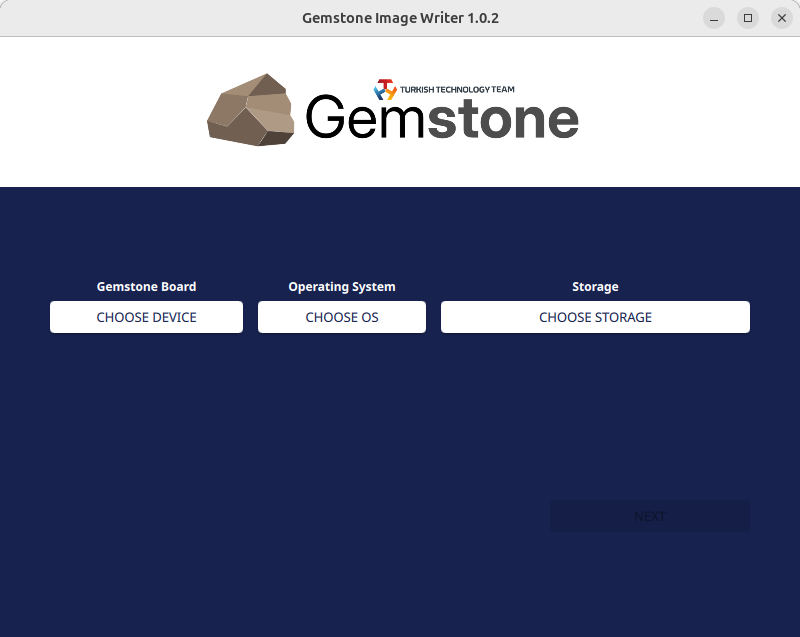

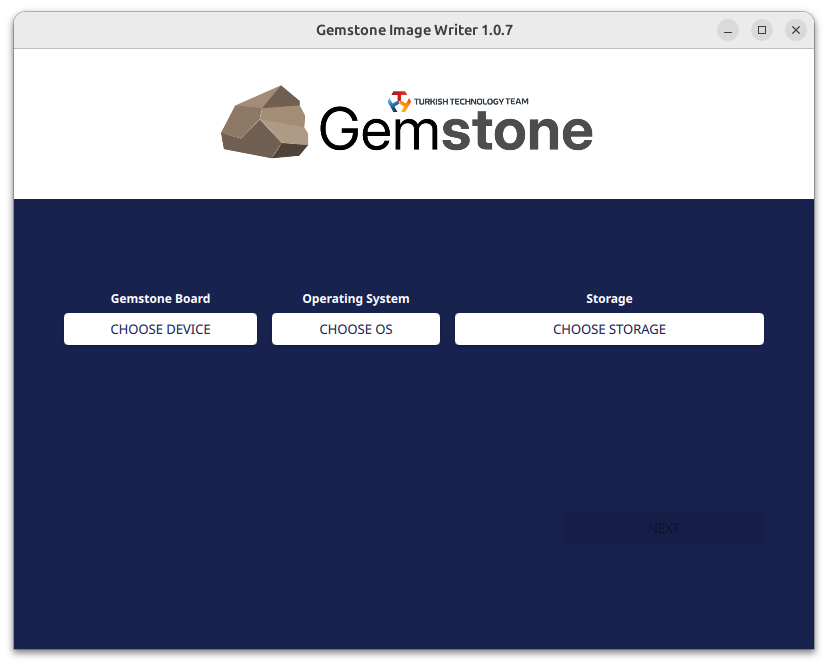

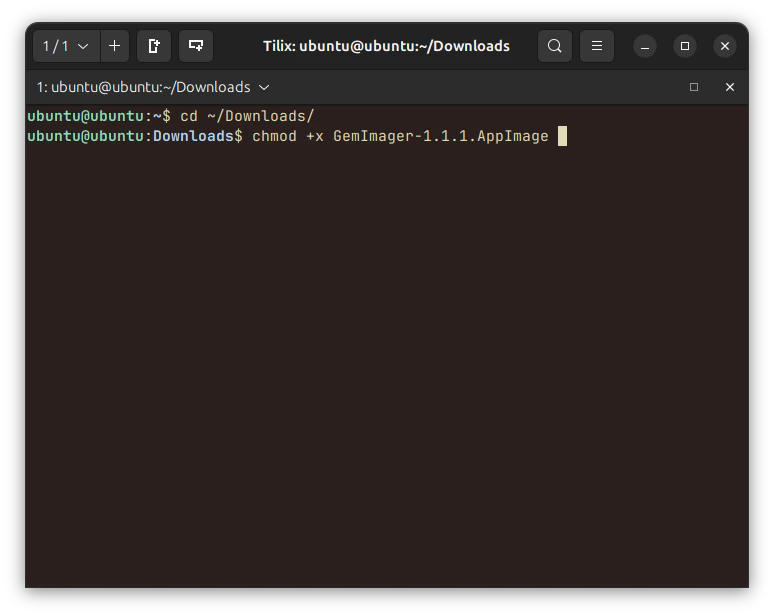

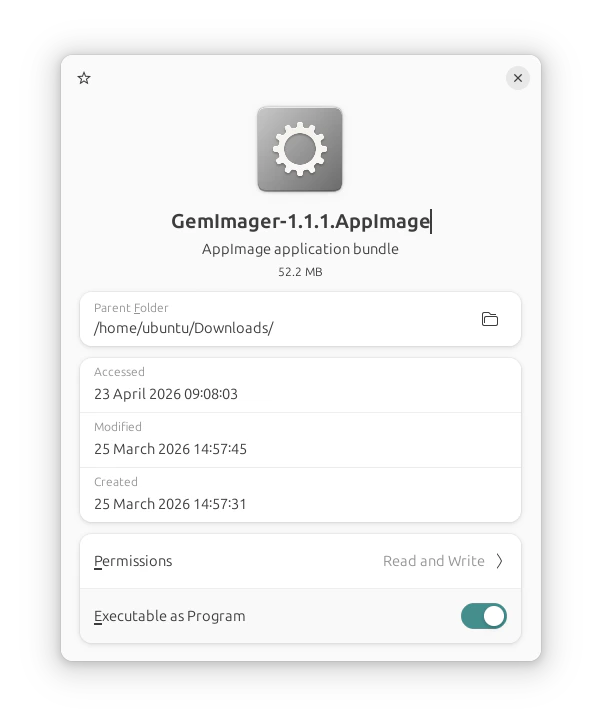

Uygulamayı indirdiğiniz dosya yolundan başlattığınızda aşağıdaki ekranı göreceksiniz.

​

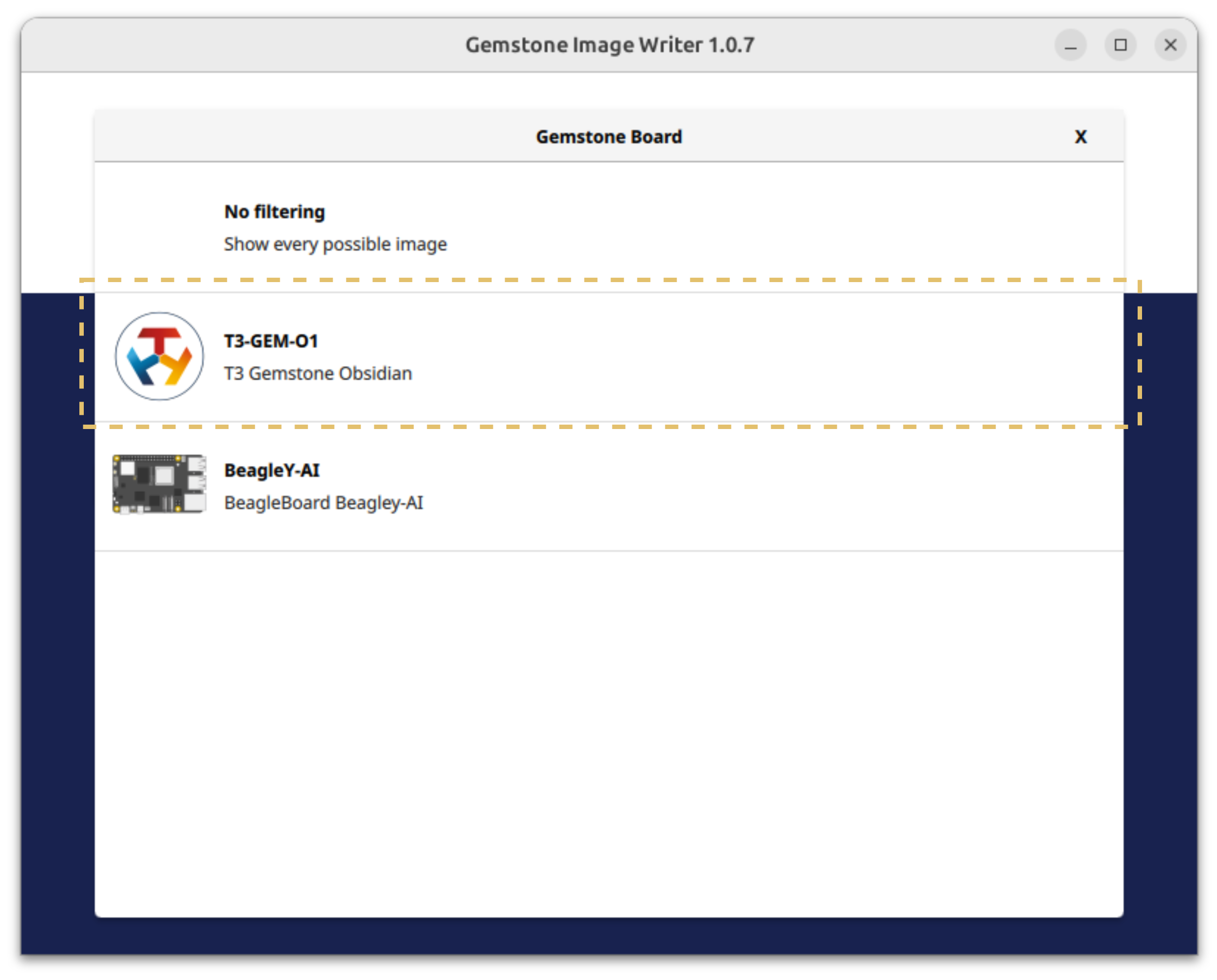

1.2.3. Geliştirme kartı seç

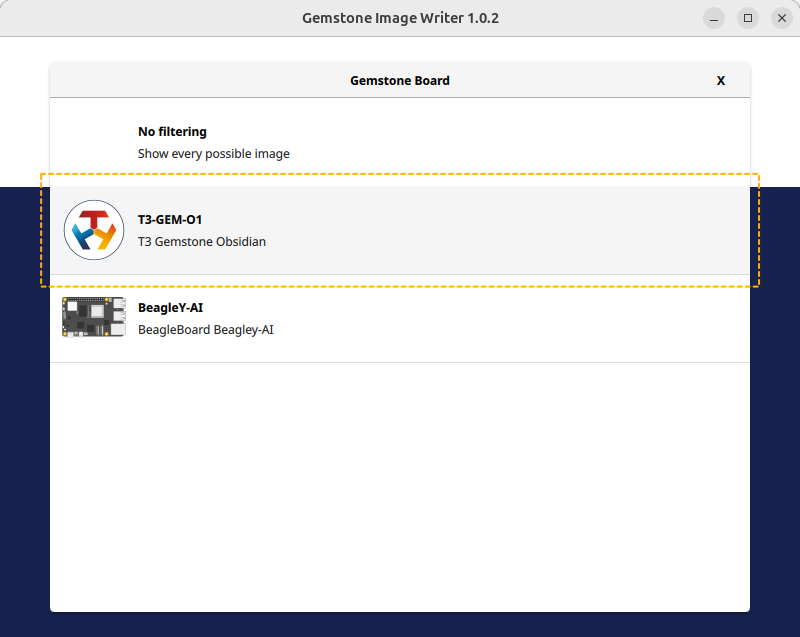

Sahip olduğunuz geliştirme kartını “Gemstone board / Choose Device” butonuna tıklayarak seçiniz.

​

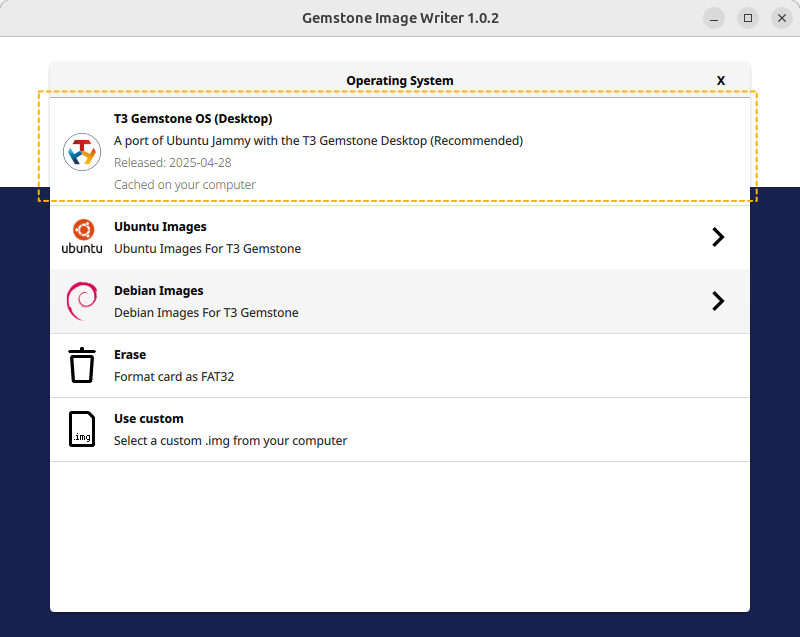

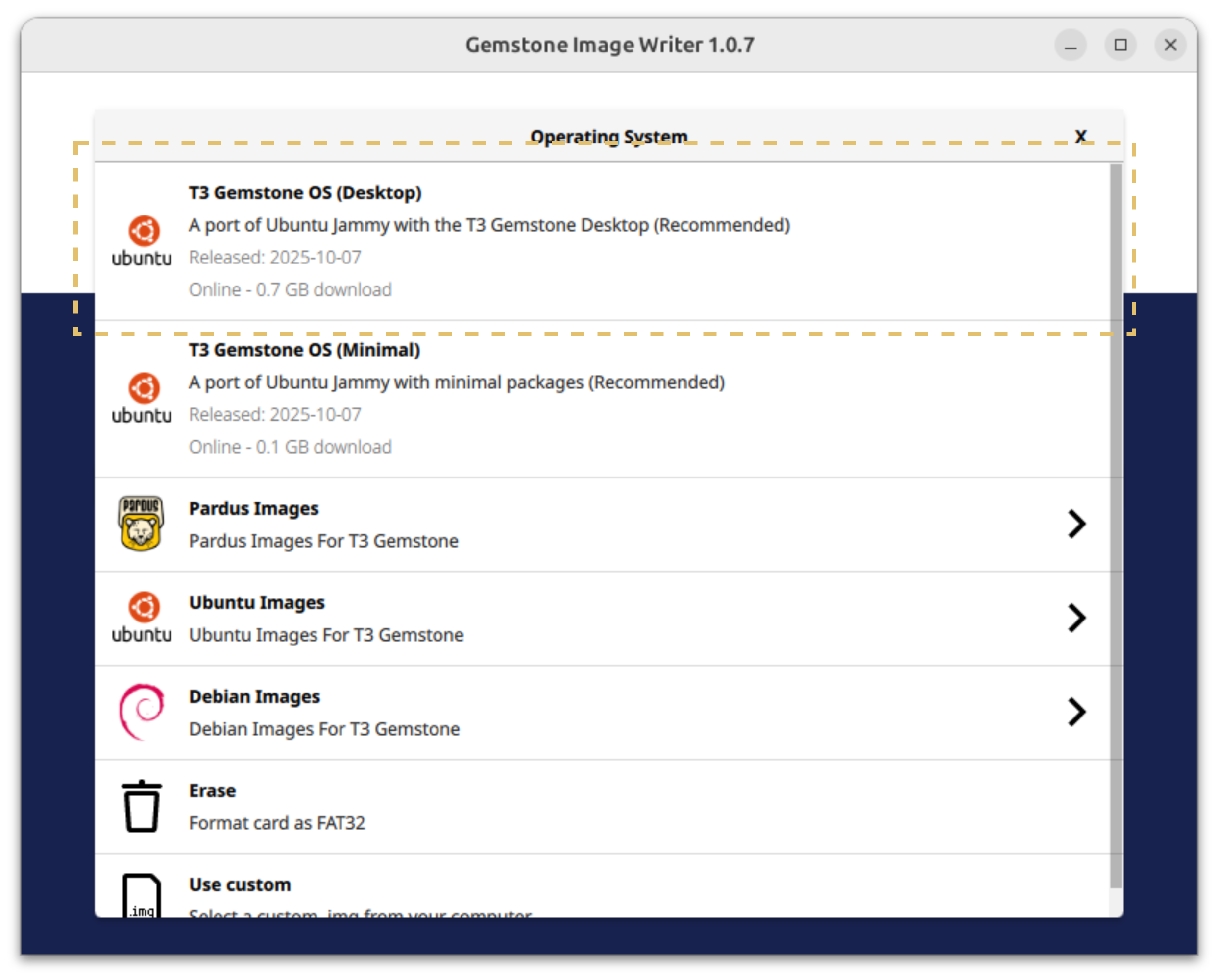

1.2.4. Karta yüklenecek işletim sistemini seç

Geliştirme kartı seçimi yapıldıktan sonra (Gemstone board / Choose Device) bir sonraki aşama için Operating System / Choose OS butonuna tıklayınız.
Gemstone’da Ubuntu/Debian tabanlı işletim sistemi kullanılmaktadır ve projelerin ihtiyaçlarına göre farklı varyasyonları mevcuttur. Dokümanın ilerleyen bölümlerinde hangi sürümün hangi çalışmalarda kullanılacağı açıklanmış olmakla birlikte özet olarak aşağıda listelenmiştir;
  • Desktop: Tarayıcı (Firefox), Metin Editörü, Kod Geliştirme Ortamı (Vscode), Video Oynatıcı (VLC) gibi yazılımları barındıran, bilgisayar olarak kullanılabilen imajdır. Aşağıdaki iki imaj türüne göre daha yüksek boyutludur. Çoğunlukla prototip, test vb. geliştirme faaliyetlerinde kullanılmaktadır. (Robotik çalışmalar için Minimal isimli imaj daha uygundur.)
  • Kiosk: İçerisinde Metin Editörü veya Desktop imajında bulunan uygulamaların, masaüstü ortamının olmadığı çoğunlukla dokunmatik panel gibi amaçlarla kullanılan grafik arayüzünü destekleyen imajdır. (Örneğin Tesla otomobillerinde Medya kontrolü için kullanılan dokunmatik panel veya Teknofest yarışmalarında binek araçların içerisinde bulunan kontrol ekranı gibi.)
  • Minimal: Bu imaj ise gerçek zamanlı linux çekirdeği barındıran ve IoT, Robotik, Otopilot uygulamaları için özelleştirilmiş çok düşük boyutlu optimize edilmiş imajdır. Gömülü Yazılım Sistem geliştirme projelerinde tercih edilebilecek güçlü ve deterministik bir yapıya sahiptir.

​
1.2.5. Depolama aygıtı (Sdcard/eMMC) seç

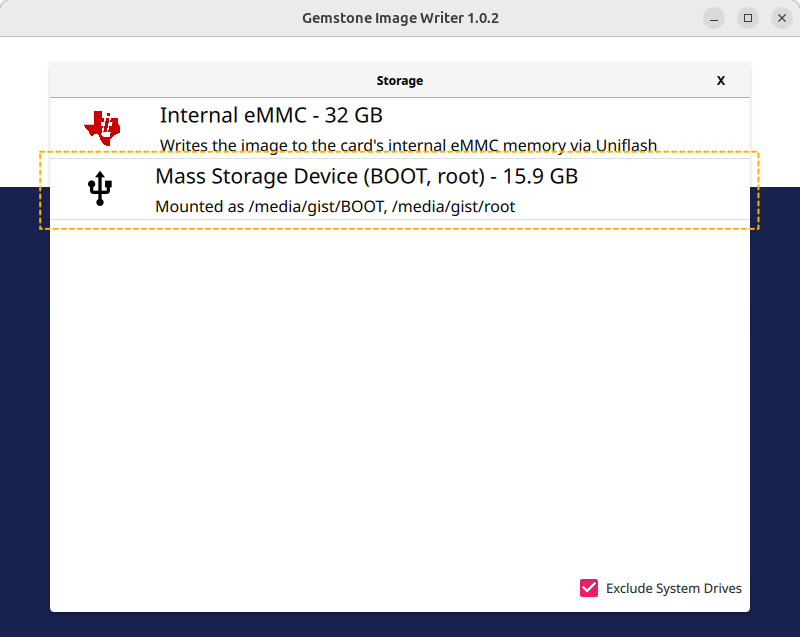

Sdcard ve okuyucunuzu bilgisayarınıza bağladıktan sonra Gemstone Imager uygulaması aşağıdaki ekran görüntüsündeki gibi ilgili aygıtı listeleyecektir.

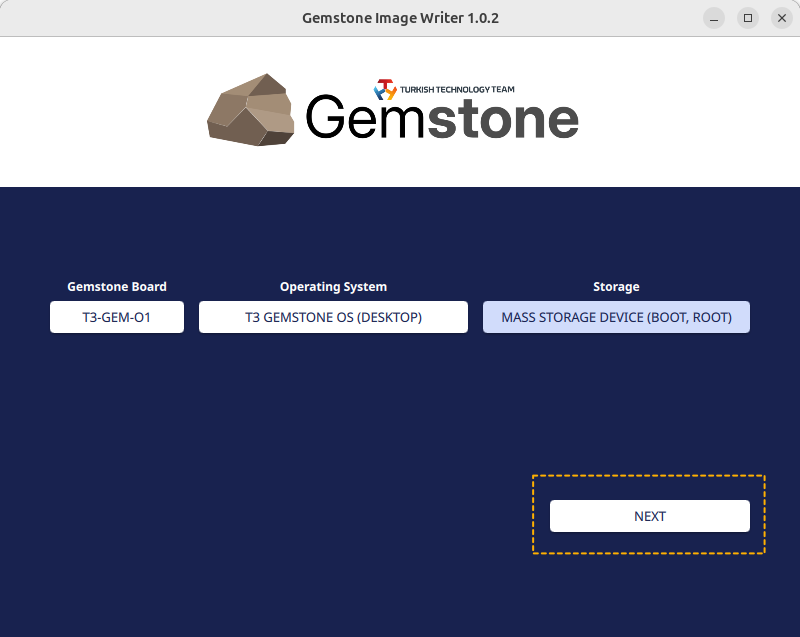

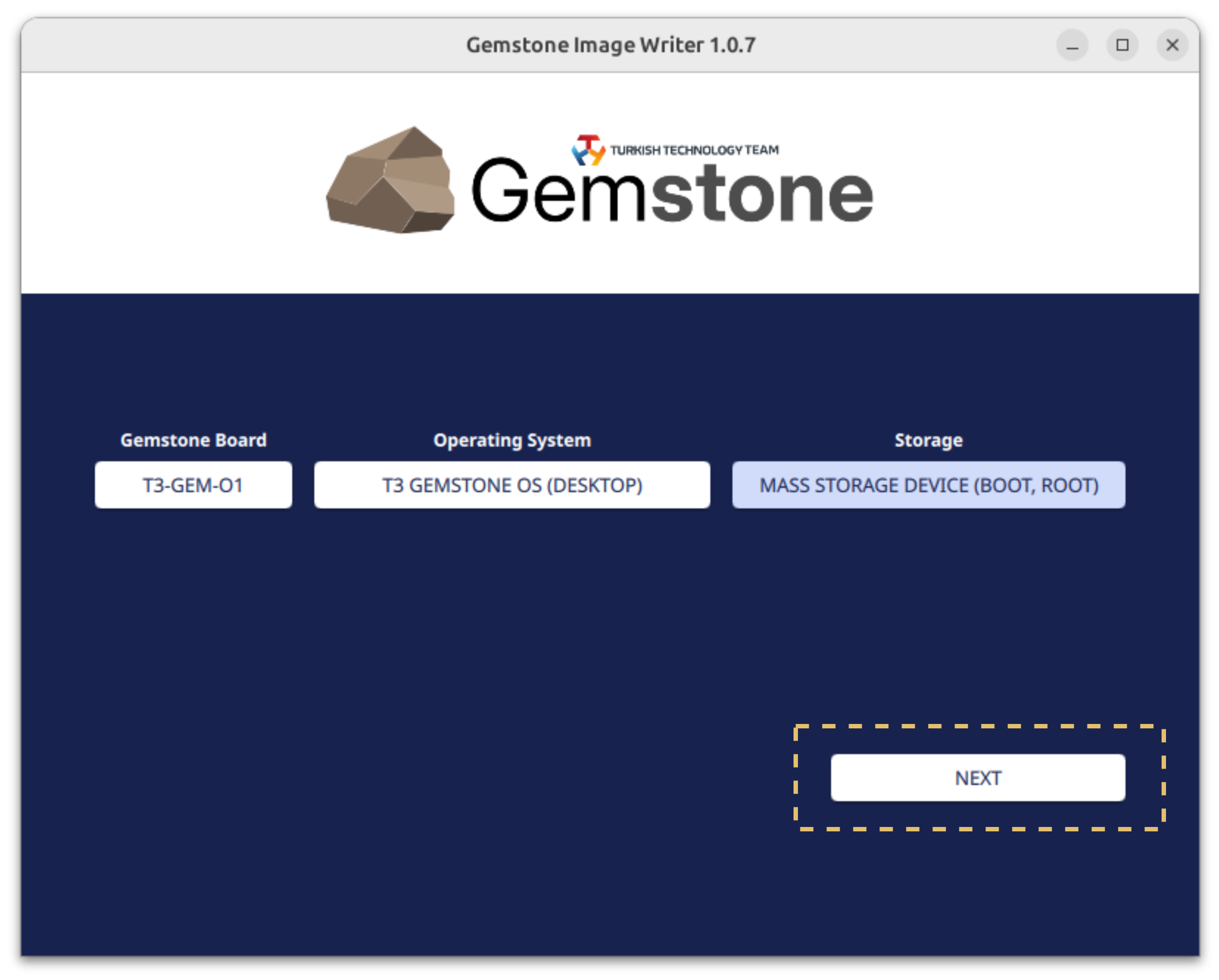

Üç seçeneği de tamamladıktan sonra aşağıdaki gibi Next butonuna tıklayınız.

​

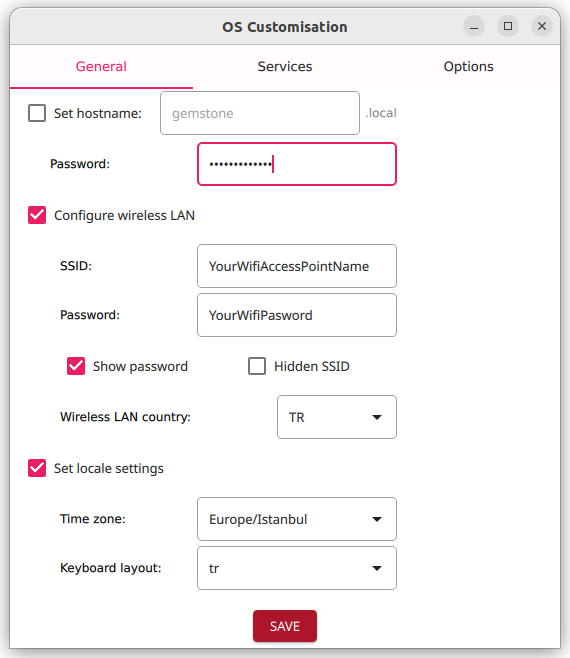

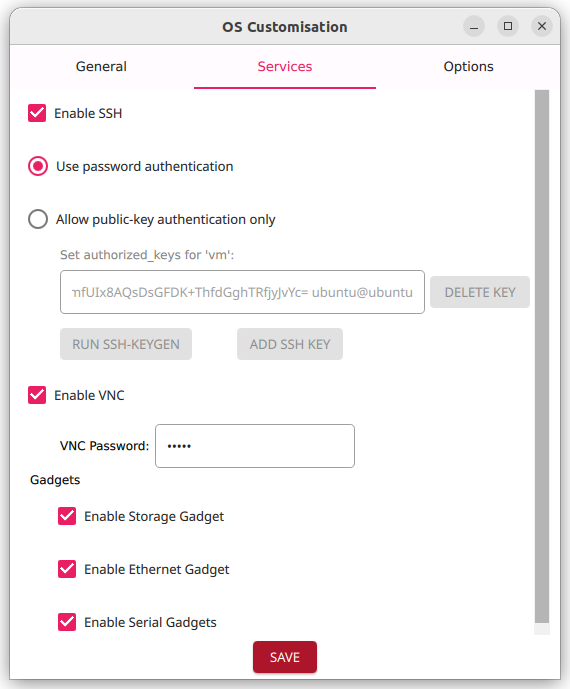

1.2.6. Sistem Özelleştir

Yukarıdaki seçimler tamamlandıktan sonra Next butonuna tıkladığınızda otomatik olarak Sistem Özelleştirme ekranı açılacaktır. Bu ekran kurulumu yapılacak kartın giriş şifresi ve bir takım servislerin otomatik başlatılabilmesi için kullanılmaktadır.
  • Ekran üzerindeki Password isimli alana 8 karakterlik bir şifre girişi yapınız. Bu şifre Linux işletim sisteminin “gemstone” kullanıcı adlı hesabının şifresidir ve karta erişim sağladığınızda girmeniz istenecektir.
  • Gemstone kartınıza imaj yazma işlemlerini tamamladıktan ve güç verdikten sonra şayet bulunduğunuz yerde bir Wifi ağına bağlanmasını isterseniz “Configure wireless LAN” isimli seçeneği işaretleyerek WIFI bağlantı adını ve şifresini giriniz.
    Dikkat: Wifi bağlantı adını (Access Point Name) ve şifresini doğru girdiğinize emin olunuz.
  • Son olarak Set locale settings seçeneğini işaretleyerek Gemstone kartın klavye dilini seçiniz.
  • Enable SSH: (Secure Shell) seçeneği bu sayfanın sonlarında anlatılan, karta ethernet üzerinden Terminal bağlantısı sağlamak için gereklidir. Minimal ve Kiosk gibi imajlarda Gemstone üzerinde masaüstü bileşenleri olmayacağı için çoğu zaman Ethernet/SSH veya Seriport/Konsol kullanılmaktadır.
  • Enable VNC: Desktop türündeki imajlar kullanıldığında Monitör, Klavye ve mouse gereksinimini ortadan kaldırmak için t3-gem-vnc isminde bir çalışma yapılmıştır. Bu servis sayesinde kartınızın ethernet kablosunu kendi bilgisayarınıza bağlayarak tarayıcı üzerinden kartın masaüstüne erişebilmektesiniz.
  • Gadgets: Gemstone kartınızı USB Type-C ile bilgisayarınıza bağladığınızda ethernet kablosuna gerek kalmadan Sanal IP almasını sağlamak, Seriport oluşturmak ve Kart üzerindeki diskin (Cep telefonunu bilgisayarınıza bağladığınızda çıkan saklama alanı gibi) Saklama Alanı olarak kullanılabilmesi içindir.
Özelleştirme işlemi sonrası Save butonuna tıklayarak bir sonraki adıma geçiniz.

​
1.2.7. Yazma işlemini başlat

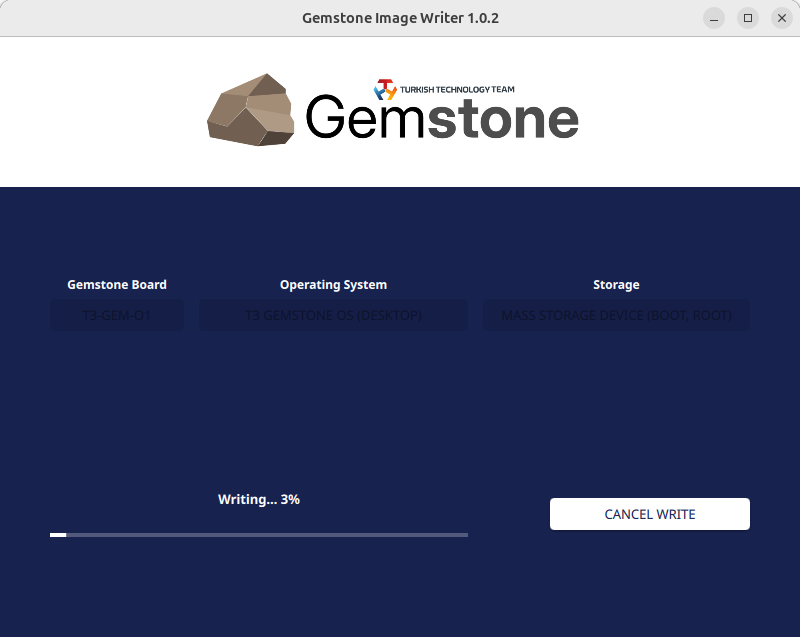

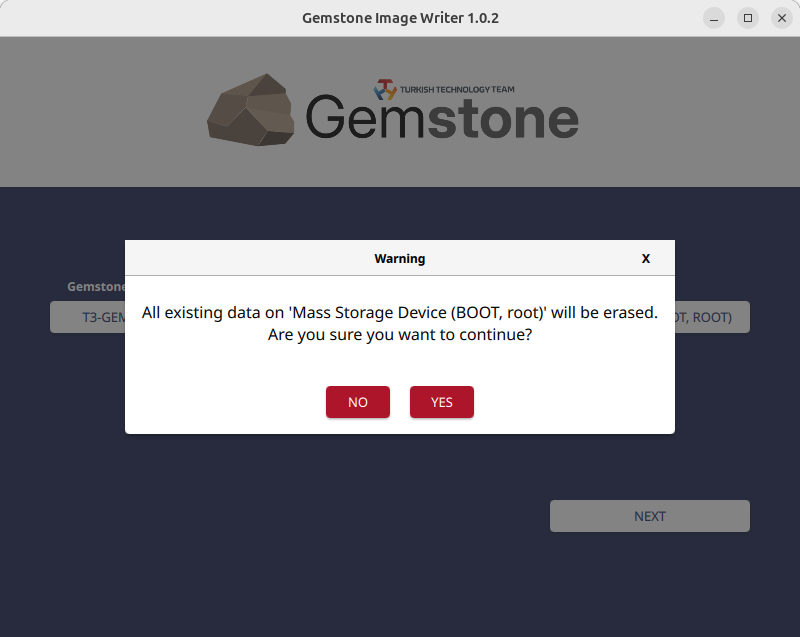

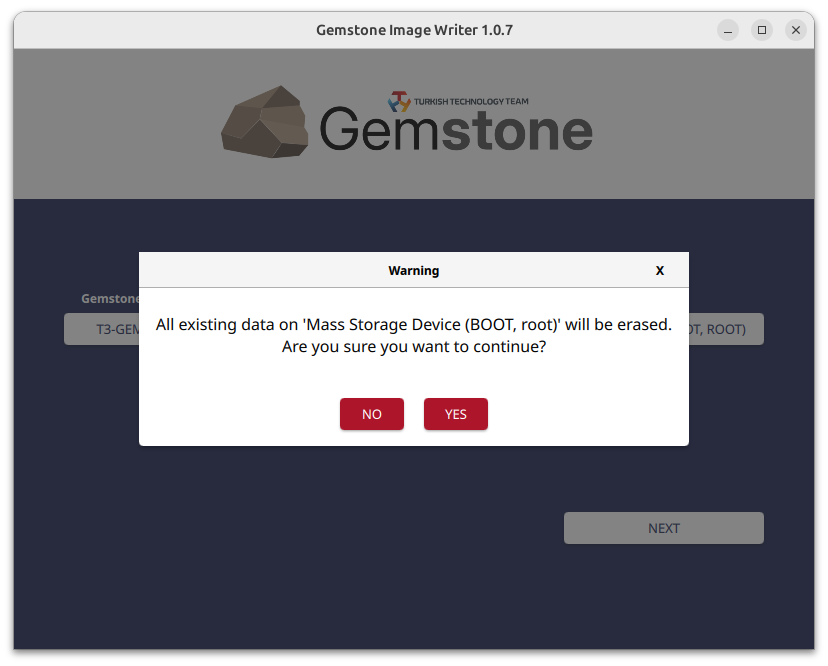

Yukarıdaki bütün işlemler tamamlandıktan sonra imaj yazma işlemine başlamanız için aşağıdaki gibi onay vermeniz istenecektir ve kopyalama işlemleri başlatılacaktır.

​

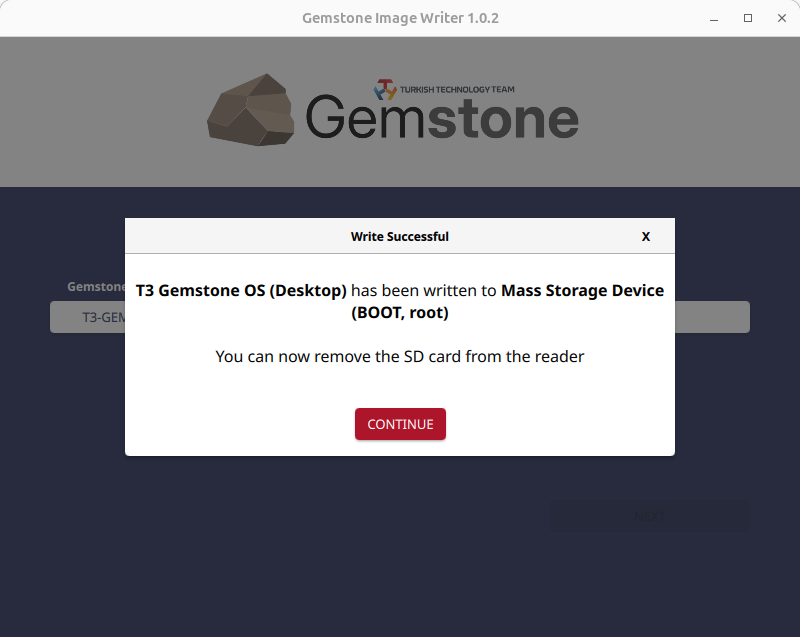

1.2.8. Sdcardı yerleştir

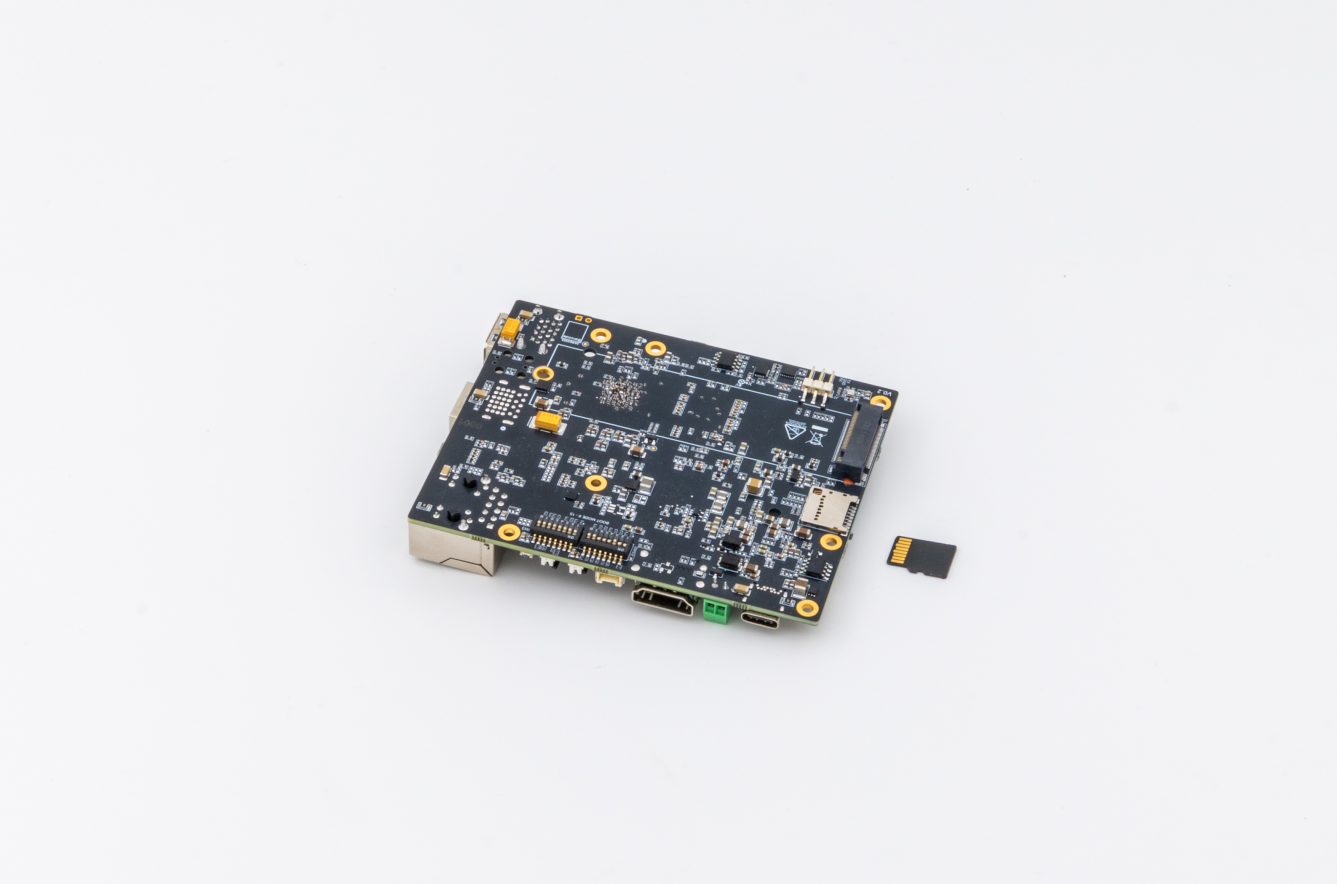

Yazma işlemi başarı ile tamamlandıktan sonra Sdcardı okuyucudan çıkararak Gemstone’a takınız ve bir sonraki bölümde anlatılacak olan Bootmode pinlerini “Sdcard” olarak ayarlayınız.

​

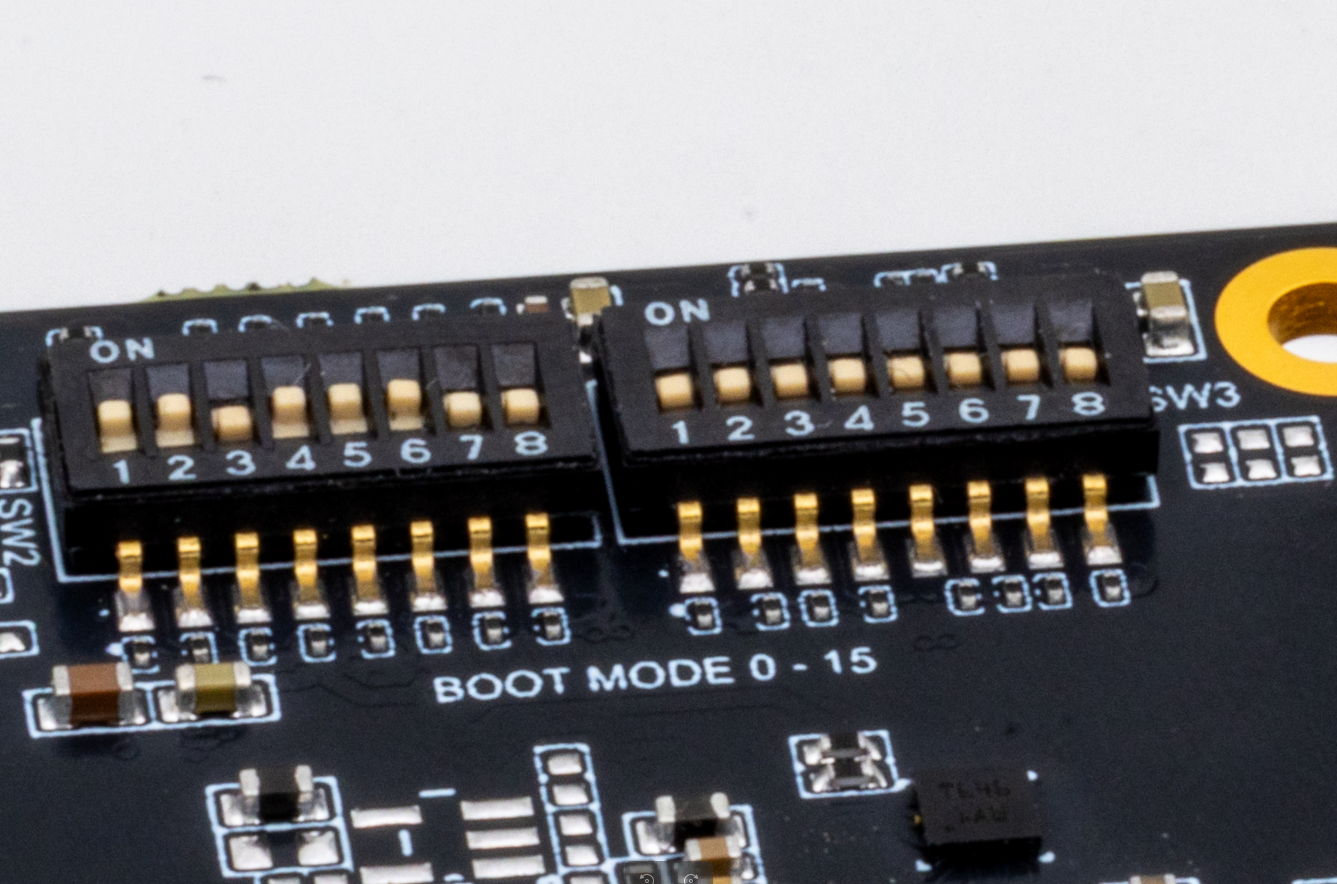

1.3. Bootmode Switch

, karta ilk güç verildiğinde sistemin nasıl ve nereden (işletim sisteminin hangi diskten) başlatılacağını belirlemek veya yazılım geliştirme sürecinde gibi amaçlar için kullanılmaktadır. Aşağıdaki tablo ve ekran görüntüsünde Gemstone O1 geliştirme kartında bulunan bütün Boot modları listelenmiştir. Bu bölümde yükleme işlemleri sdcard için anlatılacak olup ilerleyen bölümlerde eMMC (Kart üzerinde bulunan gömülü disk) kullanımına değinilecektir. Sdcard çoğu zaman hızlı test ve geliştirme faaliyetleri için kolaylık sağladığı için tercih edilmektedir fakat üzerinde titreşim oluşabilecek hareketli sistemlerde zaman zaman veri kaybı yaşanabilmektedir. Şayet hareketli bir platform üzerinde kartınızı kullanacaksanız eMMC tercih edilmesi daha uygun olacaktır.
Boot mode
SD card
eMMC
Ethernet
UART
Devboot

​
1.4. Kartı bilgisayara bağla

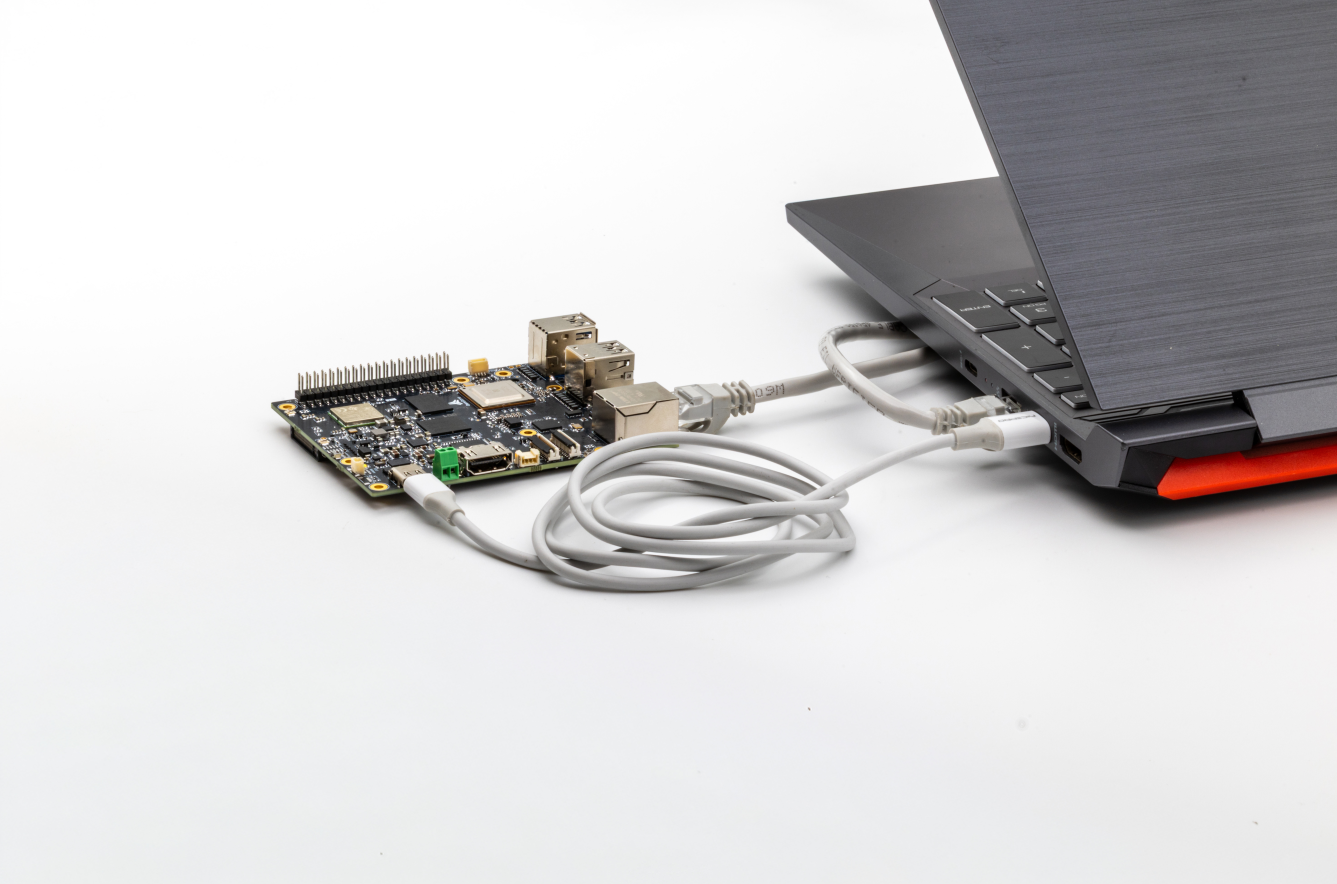

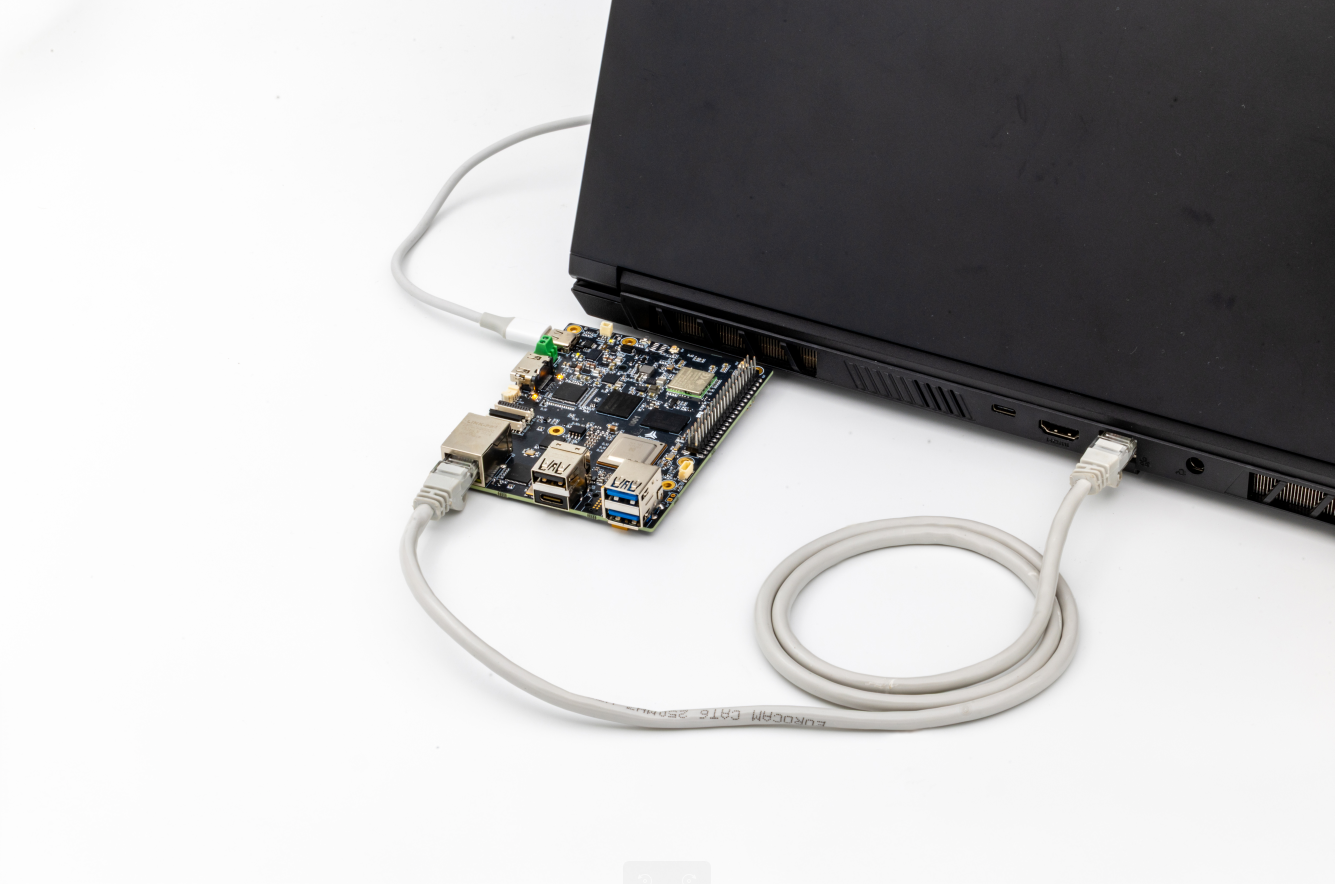

Aşağıdaki fotoğrafta gösterildiği şekilde kutu içerisinden çıkan Usb Type-C ve ethernet kablosunu bilgisayarınıza ve Geliştirme kartınıza bağladıktan sonra kartı keşfetmek için hazırsınız!

​
2. Gemstone’u Keşfet

Aşağıdaki adımlar Gemstone geliştirme kartınızı kendi bilgisayarınız aracılığıyla kullanabilmeniz içindir. (Örneğin tarayıcıdan Gemstone kartınızın masaüstüne bağlanmak veya Seriport/Terminal aracılığıyla komut satırından işlem yapabilmek için). Şayet Monitör, Klavye ve Fare bağlama imkanınız varsa kartı bu yöntemle de keşfedebilirsiniz!

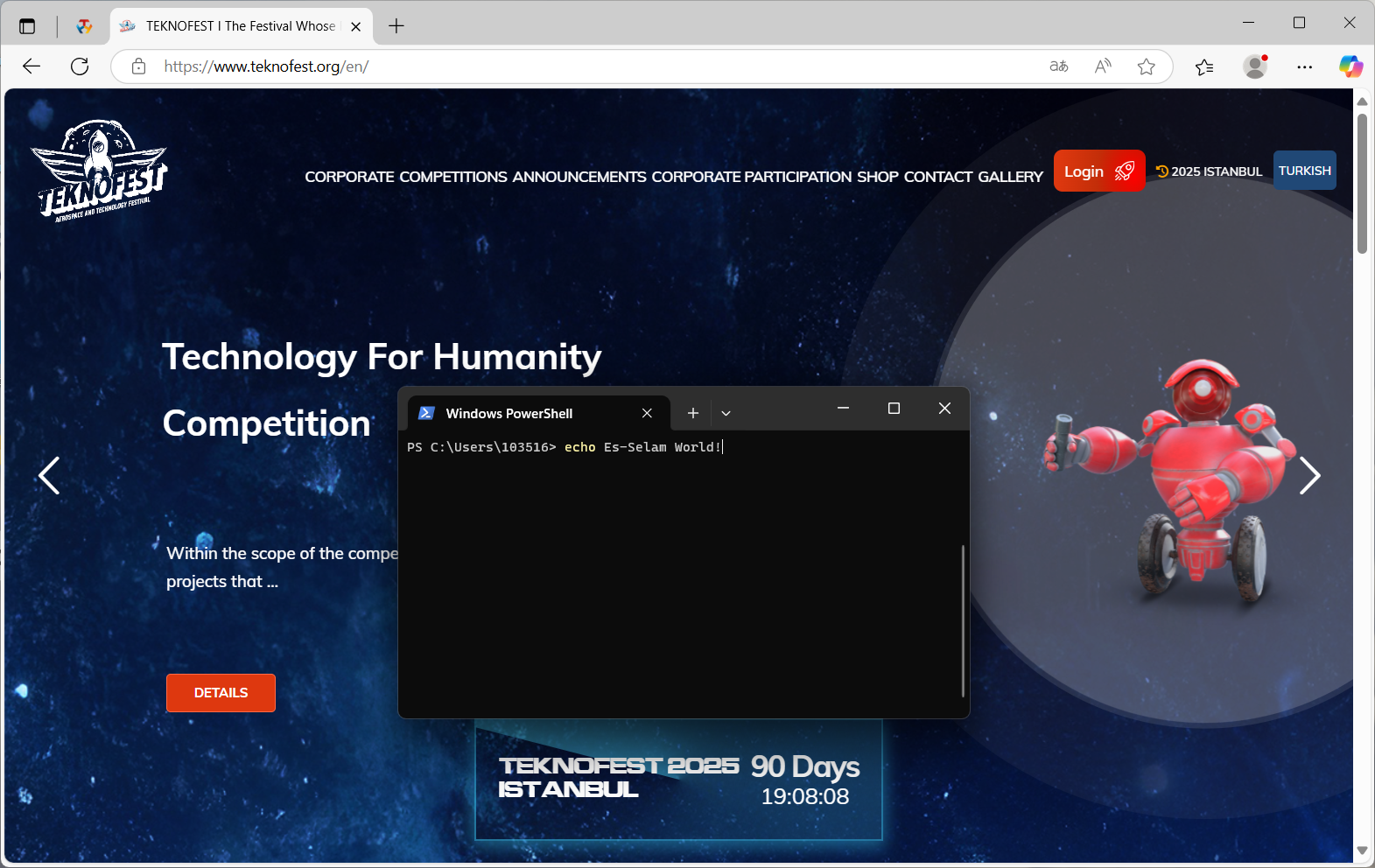

Terminal veya Konsol (Console) kavramı grafiksel arayüzün, pencere ve butonların olmadığı komut satırı ile kod yazarak işlem yapabildiğiniz yöntemi (Command Line Interface/Komut satırı arayüzü) ifade etmektedir. Windows işletim sisteminde bulunan CMD, Powershell veya Unix/Posix temelli işletim sistemlerindeki Terminal uygulaması örnek olarak verilebilir. Aşağıda örnek ekran görüntüsü verilmiştir.
Kurulum sonrası bağlamış olduğunuz Ethernet ve Usb Type-C aracılığıyla veya Sistem Özelleştir bölümünde anlatıldığı üzere Wifi ayarları yapıldığında, kartın ağ bağlantısının olup olmadığı anlaşılabilmektedir.
Windows host bilgisayara USB Type-C bağlantısı yapıldığında USB depolama, USB Ethernet ve USB seri port özelliklerinin kullanılabilmesi için bazı sürücülerin kurulu olması gerekmektedir. Talimatlar için tıklayınız.
1

Seriport

USB TTL Seri dönüştürücü ile karta bağlan.
2

VNC

Tarayıcı (Firefox/Chrome) ile karta bağlan.
3

SSH

Terminal/Konsol uygulaması ile karta bağlan.

​

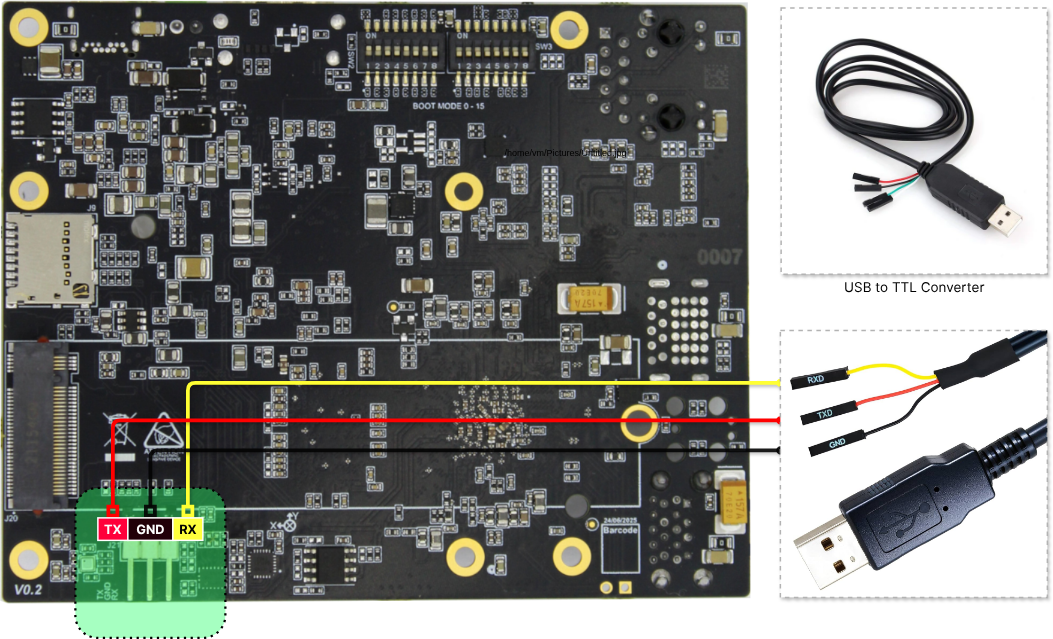

2.1. Seriport

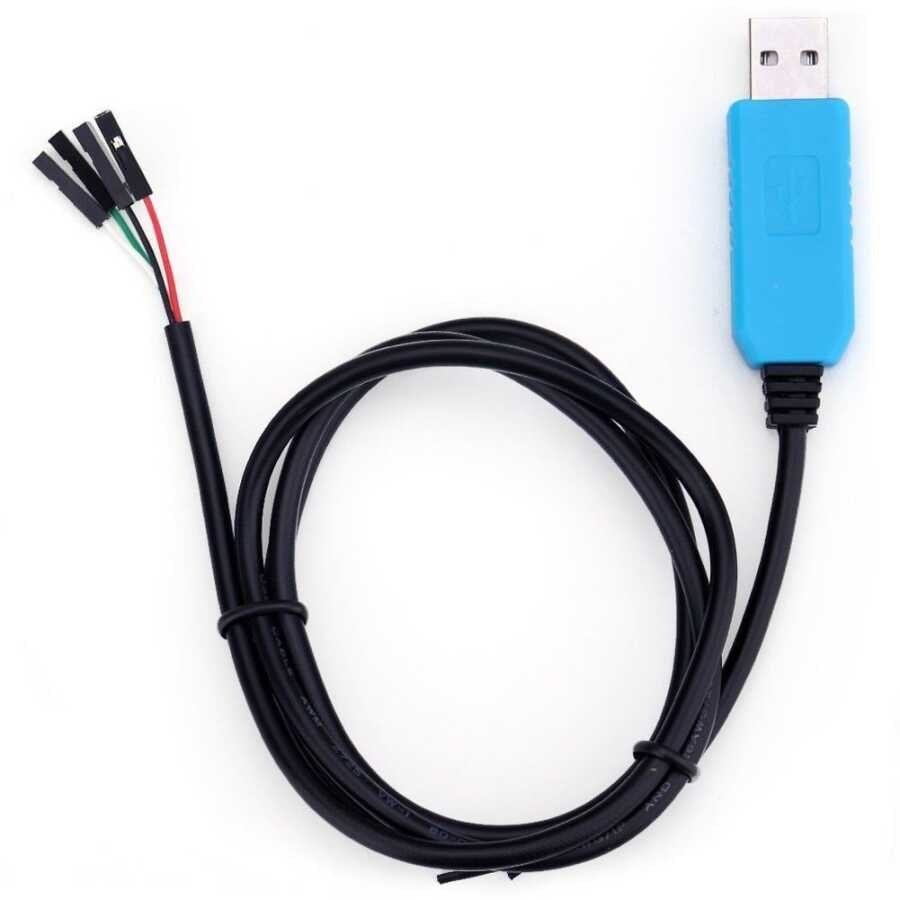

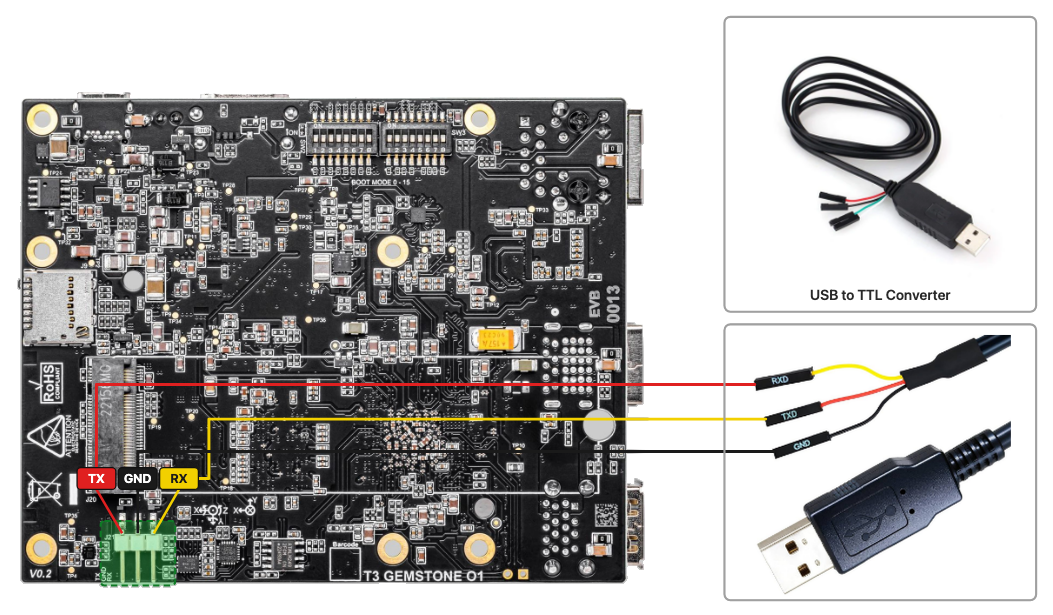

USB TTL dönüştürücü kablosu çoğu zaman ethernet bağlantısının olmadığı durumlarda seri port aracılığıyla karta bağlanmak içindir. Normal şartlarda Gemstone kartınızı Usb Type-C kablosu ile bilgisayarınıza bağladığınızda Sistem Özelleştir bölümünde bulunan Servisler alanındaki “Gadget”lar işaretlenmiş ise TTL kablosuna gerek kalmadan seri port bağlantı imkanı olmaktadır. Fakat geliştirme sırasında beklenmedik bir durum söz konusu olduğunda bu özellikler çalışmazsa USB TTL kablosu ile de karta bağlanmak mümkündür. Bu yöntem ile bağlantı sağlamanın bir avantajı Gemstone kartlarında bulunan U-Boot ismi verilen ön yükleyicinin (Bootloader), konsol çıktılarını da görüntülemenizin mümkün olmasıdır. Ethernet üzerinden bağlantı sağladığınızda Ağ ilklendirme yapılana kadar konsolda çıktılar gözükmezken, TTL ile başlangıç aşamasından itibaren gözükür.
Varsayılan seri terminal baudrate değeri 115200’dür.

​
2.1.1. Terminal/Konsol Uygulaması

Terminal/Konsol işlemleri için Windows işletim sisteminde Putty, Linux’ta Gnome Terminal macOS’ta ise Terminal kullanmanız mümkündür. Bu dokümanda her üç işletim sisteminde de çalışan Tabby.sh isimli uygulama kullanılacaktır.

​
2.1.2. Uygulamayı indir

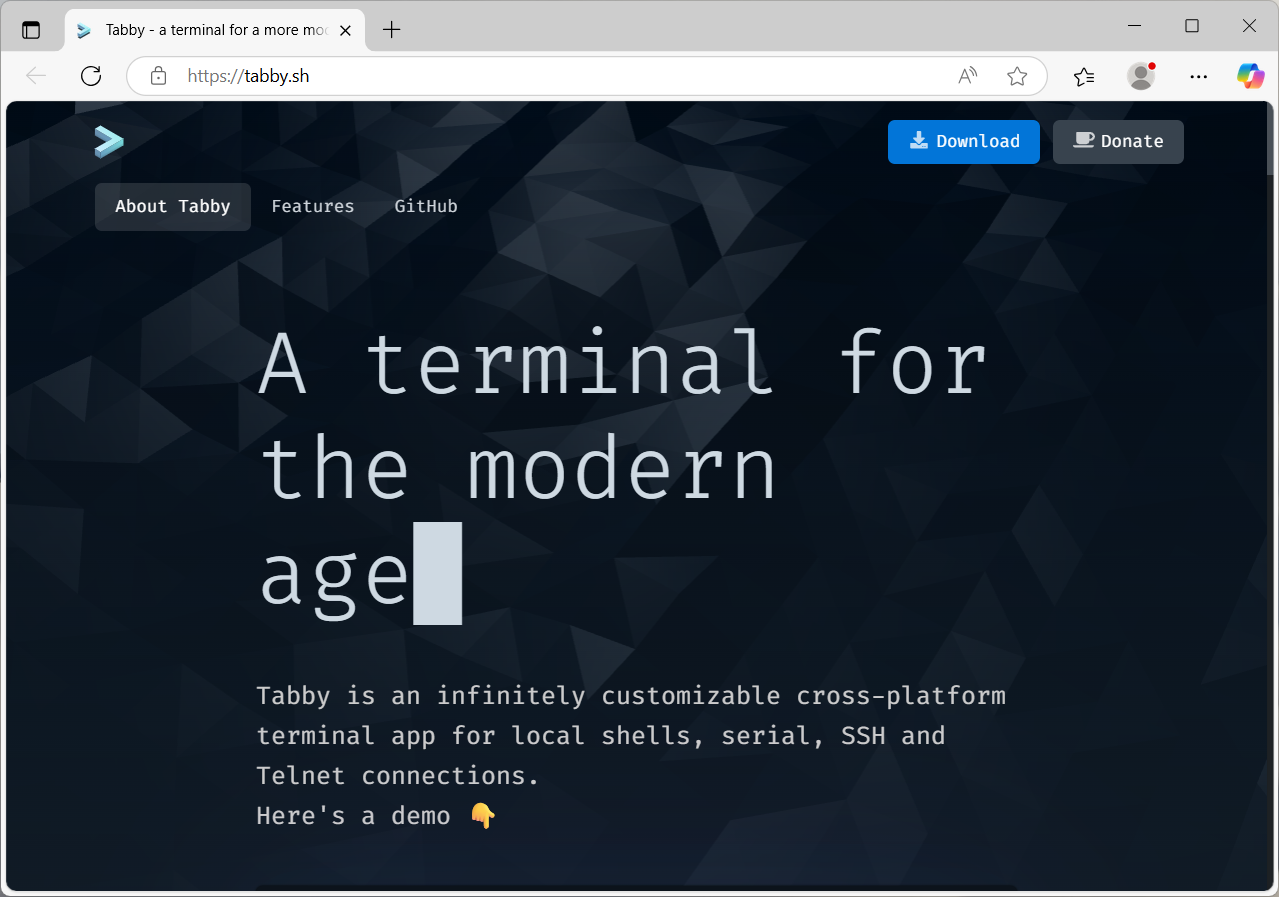

Tabby.sh Web sitesine giderek Download butonuna tıklayarak kullandığınız işletim sistemine uygun yazılımı indiriniz.

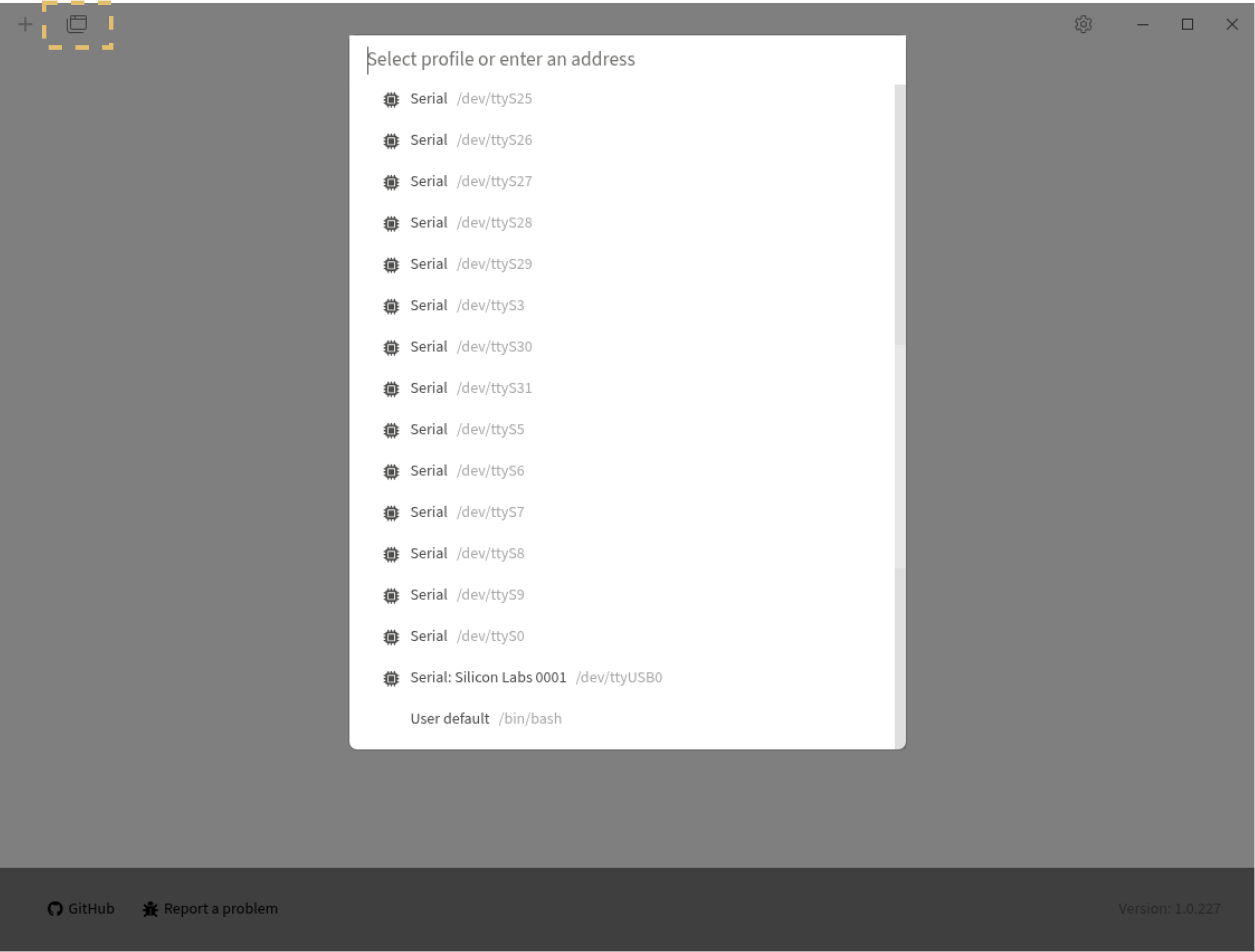

Kurulumu tamamladıktan sonra çalıştırınız ve aşağıdaki ekran görüntüsündeki gibi Seri port seçimi yapınız.

​

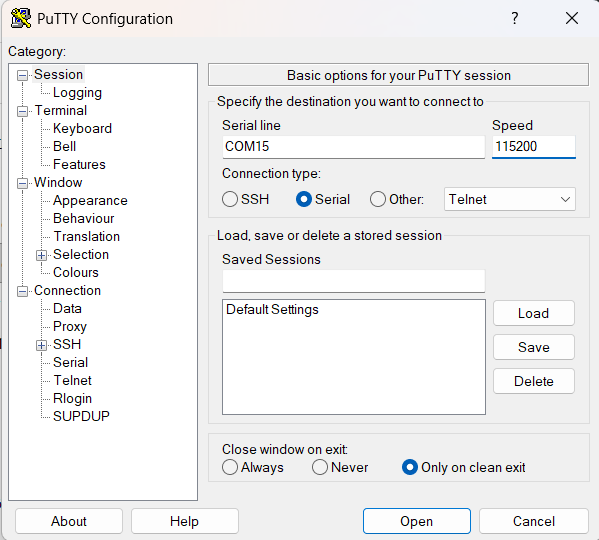

2.1.3. Putty terminal ile bağlantı

Putty İndirme sayfasına giderek kullandığınız işletim sistemine uygun putty kurulum dosyasını indiriniz. Kurulumu tamamladıktan sonra çalıştırınız ve aşağıdaki ekran görüntüsünde yer alan bağlantı türünü seçerek kartınıza bağlantı yapabilirsiniz.

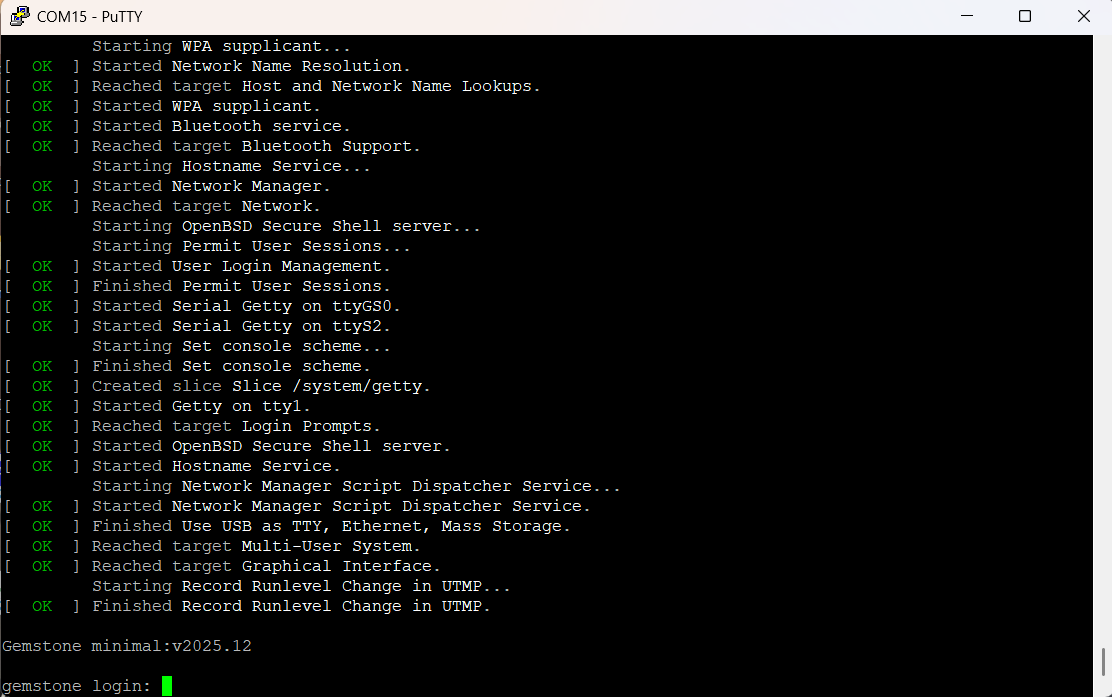

Seri portunuzu tespit etmeniz ve putty’e onu girmeniz gerekmektedir. Bağlantı için baudrate speed değeri 115200’dir. Örneğin: COM9(windows cihazlar için), 115200 Gemstone Imager programında belirlemiş olduğunuz kullanıcı adı ve şifre ile giriş yapabilirsiniz.

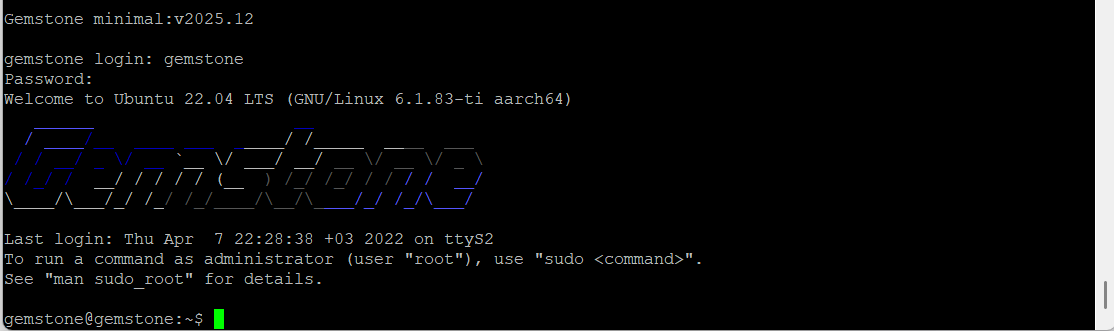

Tebrikler! Gemstone ile terminal üzerinden bağlantıyı başarı ile gerçekleştirdiniz.

​
2.2. VNC ile tarayıcıdan uzak masaüstü bağlantısı

VNC servisi yalnızca Desktop imajıyla kullanılabilmektedir.

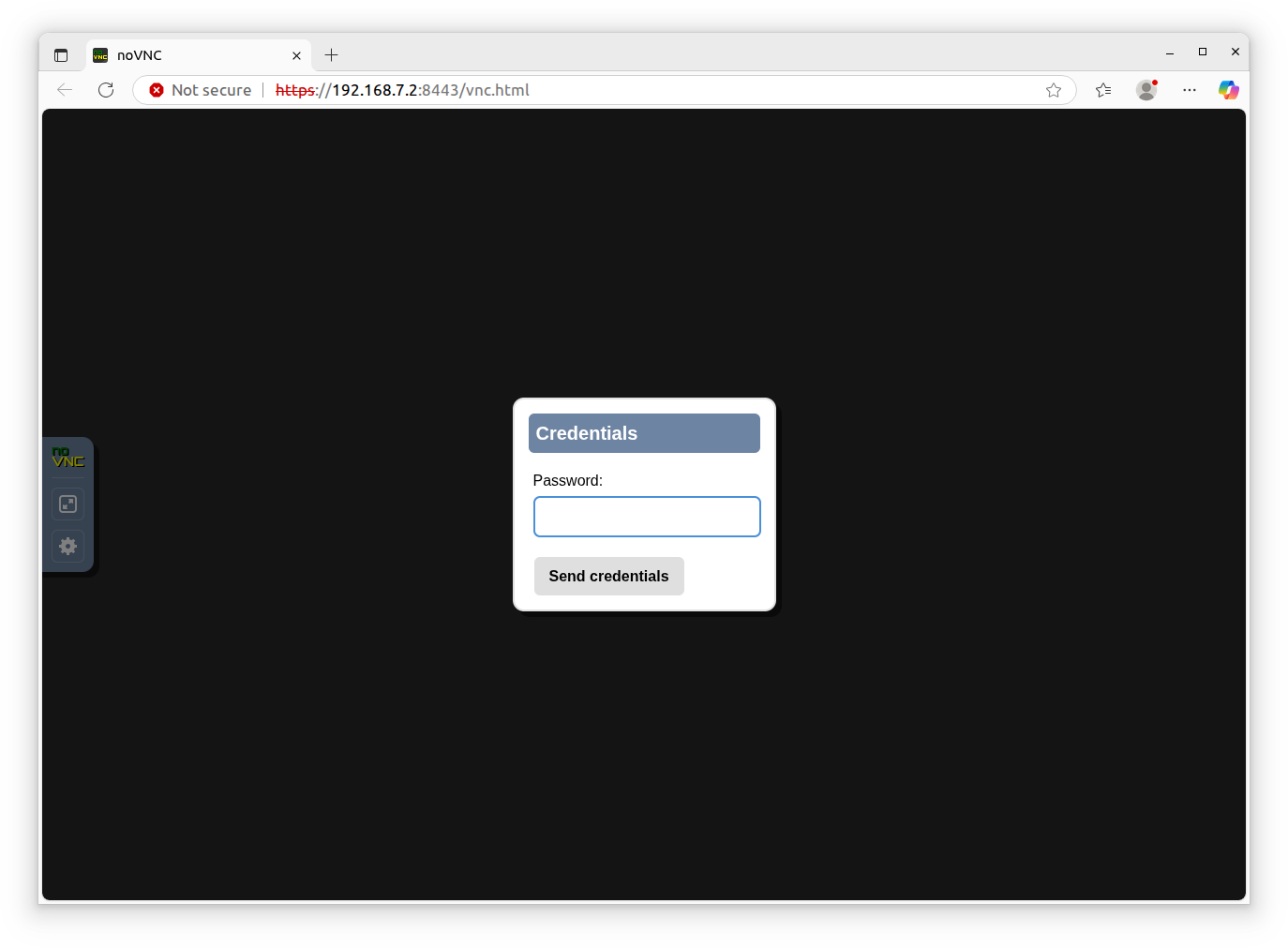

Gemstone geliştirme kartınızı USB Type-C kablosuyla bilgisayarınıza bağladıktan sonra aşağıdaki bağlantıyı kullanarak tarayıcı üzerinden masaüstüne erişebilirsiniz.
https://192.168.7.2:8443/vnc.html
Bağlantı kurulduğunda tarayıcının sertifika hatası vermesinin sebebi VNC sunucusunda self-signed sertifika kullanılmış olmasıdır. Bu durum normaldir.

​
2.3. SSH ile network üzerinden bağlantı

Daha hızlı ve daha stabil bir konsol deneyimi için seri port üzerinden konsol kullanmak yerine SSH üzerinden konsol kullanmanız tavsiye edilir.
Gemstone geliştirme kartınızı USB Type-C kablosuyla bilgisayarınıza bağladıktan sonra aşağıdaki komutu terminalde çalıştırınız.
ssh [email protected]

​
2.4. Gemstone işletim sistemini güncelle

Gemstone geliştirme kartları özelleştirilmiş gerçek zamanlı linux çekirdeği barındıran Debian/Ubuntu tabanlı işletim sistemi içermektedir. GemImager uygulaması ile yüklemiş olduğunuz sürüm güncel olmakla birlikte aşağıdaki yöntemle -şayet varsa- kurulu olan Ubuntu/Debian paketlerini güncelleyebilirsiniz.
Not: Aşağıdaki işlemler karta tarayıcıdan uzak masaüstü ile bağlandığınızda üst menüde bulunan Terminal simgesine tıklayarak komut satırından veya SSH/Konsol aracılığıyla kendi bilgisayarınızdan açtığınız Terminal ile kart üzerinde yapılmalıdır. Daha önce Linux kullanımını tecrübe etmediyseniz Eğitim Kılavuzlarında bulunan Başlangıç bölümü okuyarak deneyim kazanabilirsiniz.
sudo apt update && sudo apt upgrade

​
2.5. Wi-Fi Bağlantısı

Kurulum esnasında değil de kurulum yapıldıktan sonra geliştirme kartını yeni bir wifi ağına dahil etmek isterseniz yukarıdaki yöntemlerden herhangi biri ile karta bağlanarak Terminal açınız ve sudo nmtui komutunu çalıştırıp Activate Connection kısmından dahil olmak istediğiniz ağ bilgilerini seçiniz. Aşağıdaki videoda örnek mevcuttur. Bu işlem sonrası geliştirme kartınız belirlediğiniz Wifi ağına dahil olarak bir ip adresi alacaktır. Dolayısıyla laptop/bilgisayar üzerinden ilgili IP adresine ssh bağlantısı kurmanız mümkün olacaktır.

​
3. Son

Bu dokümanda zengin proje örnekleri ile birlikte Gemstone Geliştirme kartlarının bütün yazılım ve donanım ekosistemine dair anlatımlar yapılacak olup işletim sistemi, donanım mimarisi gibi konularda nasıl uzmanlaşacağınız açıklanacaktır. Örneğin Gemstone için kullanılan Gerçek Zamanlı Ubuntu/Debian tabanlı Linux dağıtımı ilginizi çekiyor ve bu sistemlerin nasıl bir araya getirildiğini veya C++ ile robotik projelerin nasıl emniyetli bir biçimde yapıldığını merak ediyorsanız, doküman boyunca belirtilen bütün kaynakları tamamlayarak kendinizi geliştirmenizi ve topluluğa dahil olarak katkılarınızı bekliyoruz!
